FAG BSB1747-2Z-SU-XL#E轴承尺寸、参数、图纸、互换、价格
FAG BSB1747-2Z-SU-XL#E轴承
更新日期：2025-02-26 17:50:30
市场价：￥74.44元
销售价：电话咨询
库存：1410套
FAG BSB1747-2Z-SU-XL#E轴承属于轴向角接触球轴承 BSB..-2Z-SU-XL 系列，单向，无需螺丝安装。
前缀列表：【BSB：滚珠丝杠支撑用推力角接触球轴承】。后缀列表：【-2Z：两侧带间隙式金属防尘盖】【-SU：单个轴承，万能组配】【-XL：X-life 长寿命轴承标记】【#E：单个纸盒包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
B
S
B
1
7
4
7
-
2
Z
-
S
U
-
X
L
#
E
BSB：滚珠丝杠支撑用推力角接触球轴承
17：内径代号，内径：17mm
47：内径代号，内径：47mm
-2Z：两侧带间隙式金属防尘盖
-SU：单个轴承，万能组配
-XL：X-life 长寿命轴承标记
#E：单个纸盒包装
BSB：
滚珠丝杠支撑用推力角接触球轴承
17：
内径代号，内径：17mm
47：
内径代号，内径：47mm
-2Z：
两侧带间隙式金属防尘盖
-SU：
单个轴承，万能组配
-XL：
X-life 长寿命轴承标记
#E：
单个纸盒包装

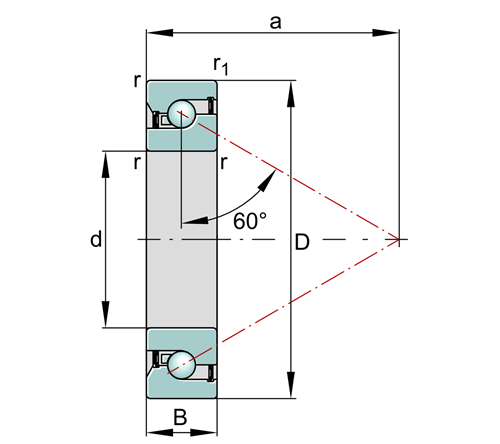

| 主要尺寸&性能数据 | ||
| d | 17 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.004 mm | 内径下公差 | |
| D | 47 mm | 外径 |
| 0 mm | 外径上公差 | |
| -0.006 mm | 外径下公差 | |
| B | 15 mm | 宽度 |
| 0 mm | 宽度上公差 | |
| -0.12 mm | 宽度下公差 | |
| Ca | 28,500 N | 基本额定动载荷，轴向 |
| C0a | 47,000 N | 基本额定静载荷，轴向 |
| Cua | 2,850 N | 极限疲劳载荷，轴向 |
| nG Grease | 8,700 1/min | 极限转速-脂润滑 |
| nϑ | 6,200 1/min | 热安全运行转速 |
| 0.135 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| a | 29.9 mm | 压力锥顶点之间的距离 |
| α | 60 ° | 接触角 |
| 安装参数 | ||
| Da | 43 mm | 壳体尺寸 |
| Da | H12 | 壳体间隙尺寸 |
| da | 27 mm | 轴径 |
| da | h12 | 轴径间隙 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| MR | 0.08 Nm | 轴承摩擦力矩 |
| caL | 764 N/µm | 轴向刚度 |
| 2 µm | 轴向跳动 | |
| ZM17 | 推荐用于径向锁紧的INA精密锁紧螺母 | |
| AM17 | 建议使用INA精密锁紧螺母进行轴向锁紧 | |
| MA | 15 Nm | 推荐INA精密锁紧螺母的拧紧力矩 |
| 9,000 N | 所需锁紧螺母轴向力 | |
| 保持架 | 标准 | 聚酰胺保持架 |
| 密封 | 2Z | 两侧最小间隙密封 |
| 轴承组 | SU | 单轴承 |
| 润滑方式 | L055 | 多点润滑脂（L055） |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG BSB1747-2Z-SU轴承 | ￥122.96元 | - | 1722 |
