FAG BAX70-F-T-P4S-DBL轴承尺寸、参数、图纸、互换、价格
FAG BAX70-F-T-P4S-DBL轴承
更新日期：2025-02-26 18:12:06
市场价：￥6644.85元
销售价：电话咨询
库存：1套
FAG BAX70-F-T-P4S-DBL轴承属于角接触球轴承 BAX..-F-T-P4S-DBL 系列。
前缀列表：【BAX：高转速推力角接触球轴承】【70：公称内径代号，内径：70mm】【-F：接触角 30°】【-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架】【-P4S：FAG标准，P4S级精度，高过 DIN620 标准 P4级】【-DB：双面背对背配对】【L：轻预紧】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
B
A
X
7
0
-
F
-
T
-
P
4
S
-
D
B
L
BAX：高转速推力角接触球轴承
70：公称内径代号，内径：70mm
-F：接触角 30°
-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：FAG标准，P4S级精度，高过 DIN620 标准 P4级
-DB：双面背对背配对
L：轻预紧
BAX：
高转速推力角接触球轴承
70：
公称内径代号，内径：70mm
-F：
接触角 30°
-T：
外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：
FAG标准，P4S级精度，高过 DIN620 标准 P4级
-DB：
双面背对背配对
L：
轻预紧

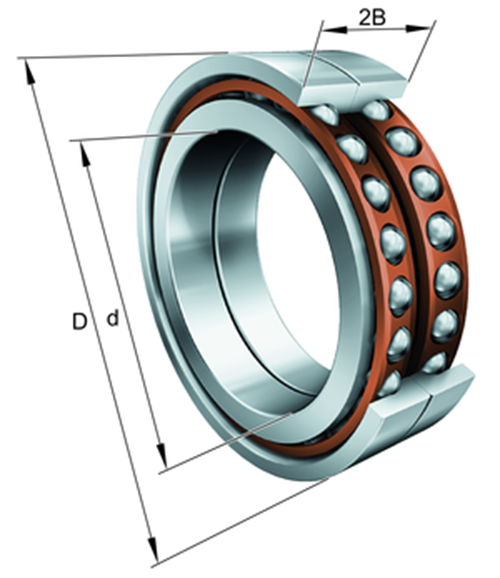

| 主要尺寸&性能数据 | ||
| d | 70 mm | 内径 |
| D | 110 mm | 外径 |
| 2B | 36 mm | 宽度 |
| Ca | 30,000 N | 基本额定动载荷，轴向 |
| C0a | 64,000 N | 基本额定静载荷，轴向 |
| Cua | 5,900 N | 极限疲劳载荷，轴向 |
| nG Grease | 9,000 1/min | 极限转速-脂润滑 |
| nG Oil | 13,000 1/min | 极限转速-油润滑 |
| 1.18 kg | 重量 | |

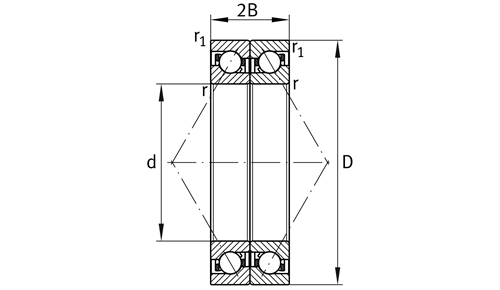

| 尺寸参数 | ||
| rmin | 0.6 mm | 最小倒角尺寸 |
| r1 | 0.6 mm | 最小倒角尺寸 |
| α | 30 ° | 接触角 |
| 安装参数 | ||
| da | 80.5 mm | 轴肩直径 |
| da | h12 | 轴肩径向游隙 |
| Da | 99.5 mm | 外圈肩径 |
| Da | H12 | 外圈径向游隙 |
| ra max | 0.6 mm | 最大凹槽半径 |
| ra1 | 0.6 mm | 咬边半径 ra1 max |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
| 附加附件 | ||
| FV L | 149 N | 轻预紧 |
| FV M | 661 N | 中预紧 |
| KaE L | 426 N | 轻升力 |
| KaE M | 1,928 N | 中升力 |
| ca L | 173 N/µm | 轻轴向刚度 |
| ca M | 293 N/µm | 中轴向刚度 |
