FAG B7214-C-T-P4S-UL轴承尺寸、参数、图纸、互换、价格

FAG B7214-C-T-P4S-UL轴承

更新日期：2025-02-25 19:20:40

市场价：￥1409.46元

销售价：电话咨询

库存：30套

FAG B7214-C-T-P4S-UL轴承属于主轴轴承 B72..-C 系列，已调整，成对或成套安装，接触角α=15°，公差受限。

前缀列表：【B：标准钢球轴承】。后缀列表：【-C：接触角 15°】【-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架】【-P4S：FAG标准，P4S级精度，高过 DIN620 标准 P4级】【-U：单个轴承，万能配对】【L：轻预紧】。

技术研究如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。

产品咨询如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。

在线咨询咨询热线
138 6103 7112

电话咨询电话/微信（长按复制）
13504113081

FAG B7214-C-T-P4S-UL轴承代号说明

B：标准钢球轴承

7：角接触球轴承

2：尺寸系列：02系列

14：内径：70 mm

-C：接触角 15°

-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架

-P4S：FAG标准，P4S级精度，高过 DIN620 标准 P4级

-U：单个轴承，万能配对

L：轻预紧

B：

标准钢球轴承

7：

角接触球轴承

2：

尺寸系列：02系列

14：

内径：70 mm

-C：

接触角 15°

-T：

外圈引导，酚醛增强纤维层压尼龙窗式保持架

-P4S：

FAG标准，P4S级精度，高过 DIN620 标准 P4级

-U：

单个轴承，万能配对

L：

轻预紧

FAG B7214-C-T-P4S-UL轴承尺寸、参数与图纸

主要尺寸&性能数据
d	70 mm	内径
D	125 mm	外径
B	24 mm	宽度
C_r	71,000 N	径向额定动载荷
C_0r	41,500 N	径向额定静载荷
C_ur	4,400 N	径向疲劳极限载荷
n_{G Grease}	11,000 1/min	极限转速-脂润滑
n_{G Oil}	18,000 1/min	极限转速-油润滑
	1.085 kg	重量
尺寸参数
r_min	1.5 mm	最小倒角尺寸
r_{1 min}	1.5 mm	最小倒角尺寸
α	15 °	接触角
安装参数
d_a	80 mm	轴肩直径
d_a	h12	轴肩径向游隙
D_a	115 mm	外圈肩径
D_a	H12	外圈径向游隙
r_{a max}	1.5 mm	最大凹槽半径
r_{a1 max}	0.6 mm	最大凹槽半径
E_{tk min}	88 mm	最小喷射节距
E_{tk max}	93.6 mm	最大喷射节距
E_{tk1 min}	88 mm	最小喷射节距
E_{tk1 max}	93.6 mm	最大喷射节距
a	25.1 mm	压力锥顶点之间的距离
工作温度
T_min	-30 °C	最低工作温度
T_max	100 °C	最高工作温度
附加附件
F_{V L}	399 N	轻预紧
F_{V M}	1,269 N	中预紧
F_{V H}	2,524 N	重预紧
K_{aE L}	1,238 N	轻升力
K_{aE M}	4,260 N	中升力
K_{aE H}	9,062 N	重升力
c_{a L}	83.1 N/µm	轻轴向刚度
c_{a M}	141 N/µm	中轴向刚度
c_{a H}	201 N/µm	重轴向刚度

尺寸图

FAG B7214-C-T-P4S-UL轴承后缀及相关产品推荐

接触角	C	接触角 15°
润滑方式	不带
密封	不带
外部轮廓	标准
保持架	T	层压织物保持架
公差等级	P4S	公差等级 P4S级（FAG标准），优于 DIN 620 标准的 P4级
轴承组	U	单轴承
预紧	L	轻预紧

FAG B7214-C-T-P4S-UL轴承相关产品推荐

其他型号	市场价	销售价	库存
FAG B7214 -C-T-P4S-UM轴承	￥3100.68元	-	10
FAG B7214 -C-T-P4S-DUL轴承	￥6105.08元	-	2

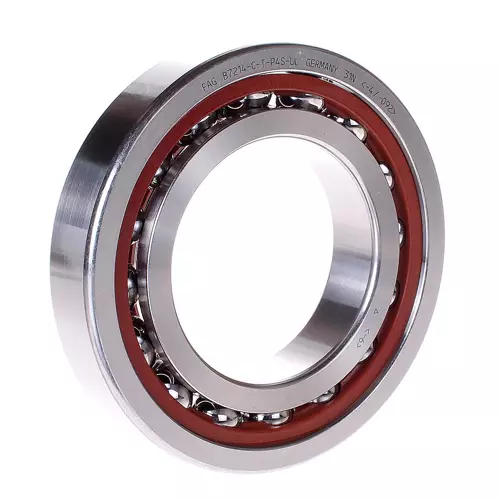

实物图
