FAG B7213-E-T-P4S-UL轴承尺寸、参数、图纸、互换、价格

FAG B7213-E-T-P4S-UL轴承

更新日期：2025-02-25 19:20:05

市场价：￥1054.54元

销售价：电话咨询

库存：37套

FAG B7213-E-T-P4S-UL轴承属于主轴轴承 B72..-E 系列，已调整，成对或成套安装，接触角α=25°，公差受限。

前缀列表：【B：标准钢球轴承】。后缀列表：【-E：接触角 25°】【-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架】【-P4S：FAG标准，P4S级精度，高过 DIN620 标准 P4级】【-U：单个轴承，万能配对】【L：轻预紧】。

技术研究如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。

产品咨询如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。

在线咨询咨询热线
138 6103 7112

电话咨询电话/微信（长按复制）
13504113081

FAG B7213-E-T-P4S-UL轴承代号说明

B：标准钢球轴承

7：角接触球轴承

2：尺寸系列：02系列

13：内径：65 mm

-E：接触角 25°

-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架

-P4S：FAG标准，P4S级精度，高过 DIN620 标准 P4级

-U：单个轴承，万能配对

L：轻预紧

B：

标准钢球轴承

7：

角接触球轴承

2：

尺寸系列：02系列

13：

内径：65 mm

-E：

接触角 25°

-T：

外圈引导，酚醛增强纤维层压尼龙窗式保持架

-P4S：

FAG标准，P4S级精度，高过 DIN620 标准 P4级

-U：

单个轴承，万能配对

L：

轻预紧

FAG B7213-E-T-P4S-UL轴承尺寸、参数与图纸

主要尺寸&性能数据
d	65 mm	内径
D	120 mm	外径
B	23 mm	宽度
C_r	65,000 N	径向额定动载荷
C_0r	36,500 N	径向额定静载荷
C_ur	3,850 N	径向疲劳极限载荷
n_{G Grease}	11,000 1/min	极限转速-脂润滑
n_{G Oil}	18,000 1/min	极限转速-油润滑
	0.991 kg	重量
尺寸参数
r_min	1.5 mm	最小倒角尺寸
r_{1 min}	1.5 mm	最小倒角尺寸
α	25 °	接触角
安装参数
d_a	75.5 mm	轴肩直径
d_a	h12	轴肩径向游隙
D_a	109.5 mm	外圈肩径
D_a	H12	外圈径向游隙
r_{a max}	1.5 mm	最大凹槽半径
r_{a1 max}	0.6 mm	最大凹槽半径
E_{tk min}	83 mm	最小喷射节距
E_{tk max}	88.6 mm	最大喷射节距
E_{tk1 min}	83 mm	最小喷射节距
E_{tk1 max}	88.6 mm	最大喷射节距
a	33.1 mm	压力锥顶点之间的距离
工作温度
T_min	-30 °C	最低工作温度
T_max	100 °C	最高工作温度
附加附件
F_{V L}	585 N	轻预紧
F_{V M}	1,977 N	中预紧
F_{V H}	4,100 N	重预紧
K_{aE L}	1,709 N	轻升力
K_{aE M}	5,978 N	中升力
K_{aE H}	12,828 N	重升力
c_{a L}	185 N/µm	轻轴向刚度
c_{a M}	295 N/µm	中轴向刚度
c_{a H}	399 N/µm	重轴向刚度

尺寸图

FAG B7213-E-T-P4S-UL轴承后缀及相关产品推荐

接触角	E	接触角 25°
润滑方式	不带
密封	不带
外部轮廓	标准
保持架	T	层压织物保持架
公差等级	P4S	公差等级 P4S级（FAG标准），优于 DIN 620 标准的 P4级
轴承组	U	单轴承
预紧	L	轻预紧

FAG B7213-E-T-P4S-UL轴承相关产品推荐

其他型号	市场价	销售价	库存
FAG B7213-E-T-P4S-K5-UL轴承	￥2409.32元	-	2
FAG B7213 -E-T-P4S-UM轴承	￥2915.08元	-	5

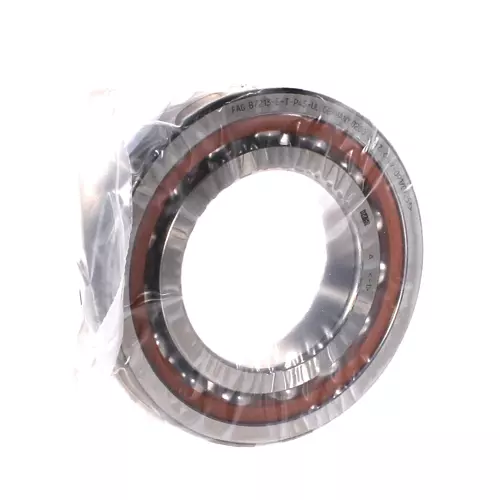

实物图
