FAG B71934-C-T-P4S-UL轴承尺寸、参数、图纸、互换、价格

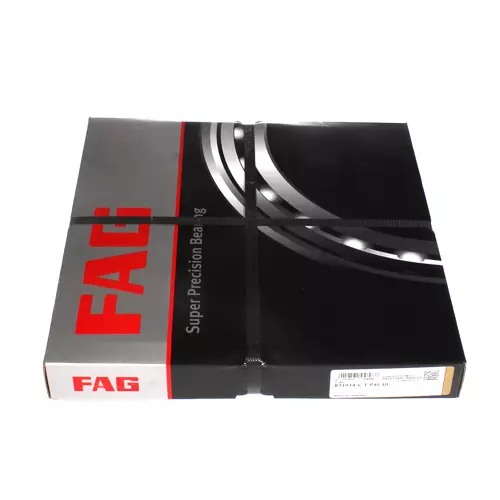

FAG B71934-C-T-P4S-UL轴承
更新日期：2025-02-25 15:53:16
市场价：￥5917.8元
销售价：电话咨询
库存：1套
FAG B71934-C-T-P4S-UL轴承属于主轴轴承 B719..-C 系列，已调整，成对或成套安装，接触角α=15°，公差受限。
前缀列表：【B：标准钢球轴承】。后缀列表：【-C：接触角 15°】【-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架】【-P4S：FAG标准，P4S级精度，高过 DIN620 标准 P4级】【-U：单个轴承，万能配对】【L：轻预紧】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
B
7
1
9
3
4
-
C
-
T
-
P
4
S
-
U
L
B：标准钢球轴承
7：角接触球轴承
19：尺寸系列：19系列
34：内径：170 mm
-C：接触角 15°
-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：FAG标准，P4S级精度，高过 DIN620 标准 P4级
-U：单个轴承，万能配对
L：轻预紧
B：
标准钢球轴承
7：
角接触球轴承
19：
尺寸系列：19系列
34：
内径：170 mm
-C：
接触角 15°
-T：
外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：
FAG标准，P4S级精度，高过 DIN620 标准 P4级
-U：
单个轴承，万能配对
L：
轻预紧
| 主要尺寸&性能数据 | ||
| d | 170 mm | 内径 |
| D | 230 mm | 外径 |
| B | 28 mm | 宽度 |
| Cr | 133,000 N | 径向额定动载荷 |
| C0r | 115,000 N | 径向额定静载荷 |
| Cur | 8,600 N | 径向疲劳极限载荷 |
| nG Grease | 5,600 1/min | 极限转速-脂润滑 |
| nG Oil | 8,500 1/min | 极限转速-油润滑 |
| 2.74 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2 mm | 最小倒角尺寸 |
| r1 min | 1 mm | 最小倒角尺寸 |
| α | 15 ° | 接触角 |
| 安装参数 | ||
| da | 180 mm | 轴肩直径 |
| da | h12 | 轴肩径向游隙 |
| Da | 219 mm | 外圈肩径 |
| Da | H12 | 外圈径向游隙 |
| ra max | 1 mm | 最大凹槽半径 |
| ra1 max | 1 mm | 最大凹槽半径 |
| Etk min | 188.6 mm | 最小喷射节距 |
| Etk max | 194.7 mm | 最大喷射节距 |
| Etk1 min | 188.6 mm | 最小喷射节距 |
| Etk1 max | 194.7 mm | 最大喷射节距 |
| a | 40.8 mm | 压力锥顶点之间的距离 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
| 附加附件 | ||
| FV L | 742 N | 轻预紧 |
| FV M | 2,375 N | 中预紧 |
| FV H | 4,770 N | 重预紧 |
| KaE L | 2,266 N | 轻升力 |
| KaE M | 7,779 N | 中升力 |
| KaE H | 16,624 N | 重升力 |
| ca L | 154 N/µm | 轻轴向刚度 |
| ca M | 256 N/µm | 中轴向刚度 |
| ca H | 362 N/µm | 重轴向刚度 |
