FAG 7603020-TVP-L409轴承尺寸、参数、图纸、互换、价格

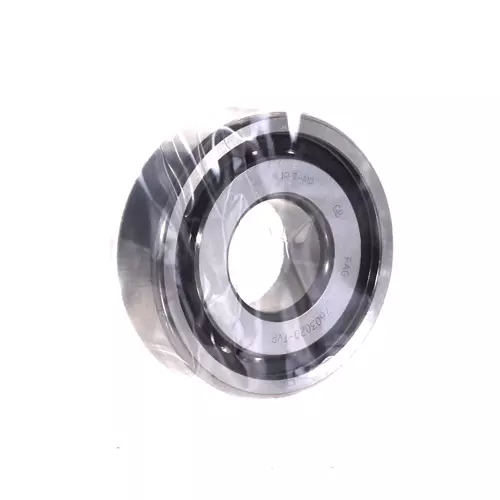

FAG 7603020-TVP-L409轴承
更新日期：2025-02-26 17:33:41
市场价：￥572.46元
销售价：电话咨询
库存：100套
FAG 7603020-TVP-L409轴承属于轴向角接触球轴承7603，单向，接触角α=60°，公差受限。
前缀列表：【7603：滚珠丝杠用单列推力角接触球轴承】。后缀列表：【-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架】【-L409：Fuchs Gleitmo 585M 润滑脂】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
6
0
3
0
2
0
-
T
V
P
-
L
4
0
9
7603：滚珠丝杠用单列推力角接触球轴承
020：内径代号，内径：20mm
-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-L409：Fuchs Gleitmo 585M 润滑脂
7603：
滚珠丝杠用单列推力角接触球轴承
020：
内径代号，内径：20mm
-TVP：
滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-L409：
Fuchs Gleitmo 585M 润滑脂
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.005 mm | 内径下公差 | |
| D | 52 mm | 外径 |
| 0 mm | 外径上公差 | |
| -0.007 mm | 外径下公差 | |
| B | 15 mm | 宽度 |
| 0 mm | 宽度上公差 | |
| -0.12 mm | 宽度下公差 | |
| Ca | 25,500 N | 基本额定动载荷，轴向 |
| C0a | 53,000 N | 基本额定静载荷，轴向 |
| Cua | 2,430 N | 极限疲劳载荷，轴向 |
| nG Grease | 8,200 1/min | 极限转速-脂润滑 |
| nϑ | 4,500 1/min | 热安全运行转速 |
| 0.168 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| r1 min | 1.1 mm | 最小倒角尺寸 |
| a | 39.5 mm | 压力锥顶点之间的距离 |
| α | 60 ° | 接触角 |
| 安装参数 | ||
| Da | 43.5 mm | 壳体尺寸 |
| Da | H12 | 壳体间隙尺寸 |
| da | 30.5 mm | 轴径 |
| da | h12 | 轴径间隙 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| MR | 0.06 Nm | 轴承摩擦力矩 |
| caL | 787 N/µm | 轴向刚度 |
| 2 µm | 轴向跳动 | |
| ZM20 | 推荐用于径向锁紧的INA精密锁紧螺母 | |
| AM20 | 建议使用INA精密锁紧螺母进行轴向锁紧 | |
| MA | 25 Nm | 推荐INA精密锁紧螺母的拧紧力矩 |
| 11,600 N | 所需锁紧螺母轴向力 | |
| 保持架 | TVP | 聚酰胺保持架 |
| 密封 | 不带 | 未密封 |
| 轴承组 | 标准 | 单轴承 |
| 润滑方式 | 不带 | 无需润滑 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG 7603020-TVP轴承 | ￥796.92元 | - | 12 |
