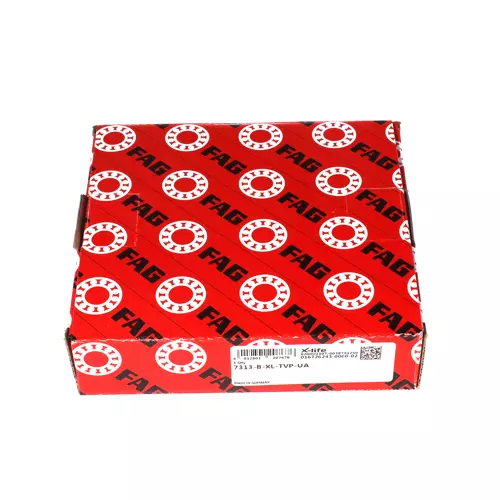

FAG 7313-B-XL-TVP-UA轴承
更新日期：2025-01-23 16:49:16
市场价：￥1183.05元
销售价：电话咨询
库存：59套
FAG 7313-B-XL-TVP-UA轴承属于单列角接触球轴承 73..-B-XL-TVP 系列，X-life 品质，塑料保持架。
后缀列表：【-B：接触角 40°】【-XL：X-life 长寿命轴承标记】【-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架】【-U：单个轴承，万能配对】【A：轴承组具有很小的轴向内部游隙】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
3
1
3
-
B
-
X
L
-
T
V
P
-
U
A
7：角接触球轴承
3：尺寸系列：03系列
13：内径：65 mm
-B：接触角 40°
-XL：X-life 长寿命轴承标记
-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-U：单个轴承，万能配对
A：轴承组具有很小的轴向内部游隙
7：
角接触球轴承
3：
尺寸系列：03系列
13：
内径：65 mm
-B：
接触角 40°
-XL：
X-life 长寿命轴承标记
-TVP：
滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-U：
单个轴承，万能配对
A：
轴承组具有很小的轴向内部游隙
| 主要尺寸&性能数据 | ||
| d | 65 mm | 内径 |
| D | 140 mm | 外径 |
| B | 33 mm | 宽度 |
| Cr | 110,000 N | 径向额定动载荷 |
| C0r | 82,000 N | 径向额定静载荷 |
| Cur | 5,600 N | 径向疲劳极限载荷 |
| nG | 6,500 1/min | 极限转速 |
| nϑr | 5,000 1/min | 参考转速 |
| 2.115 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| r1 min | 1.1 mm | 最小倒角尺寸 |
| D1 | 111.5 mm | 外圈宽侧面的肩部直径 |
| d1 | 95.3 mm | 内圈宽侧面的肩部直径 |
| a | 60 mm | 压力锥顶点之间的距离 |
| α | 40 ° | 接触角 |
| 安装参数 | ||
| da min | 77 mm | 轴肩最小直径 |
| Da max | 128 mm | 壳肩最大直径 |
| Db max | 133 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大轴圆角半径 |
| ra1 max | 1 mm | 最大外壳圆角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 设计变量 | B | B 型 |
| 密封 | 不带 | 无密封 |
| 保持架 | TVP | 玻璃纤维增强聚酰胺 PA66 材质实心保持架，滚珠导向 |
| 公差等级 | PN | 普通精度 |
| 润滑方式 | 不带 | 轴承未润滑 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
