FAG 7244-B-MP-UA#E轴承尺寸、参数、图纸、互换、价格

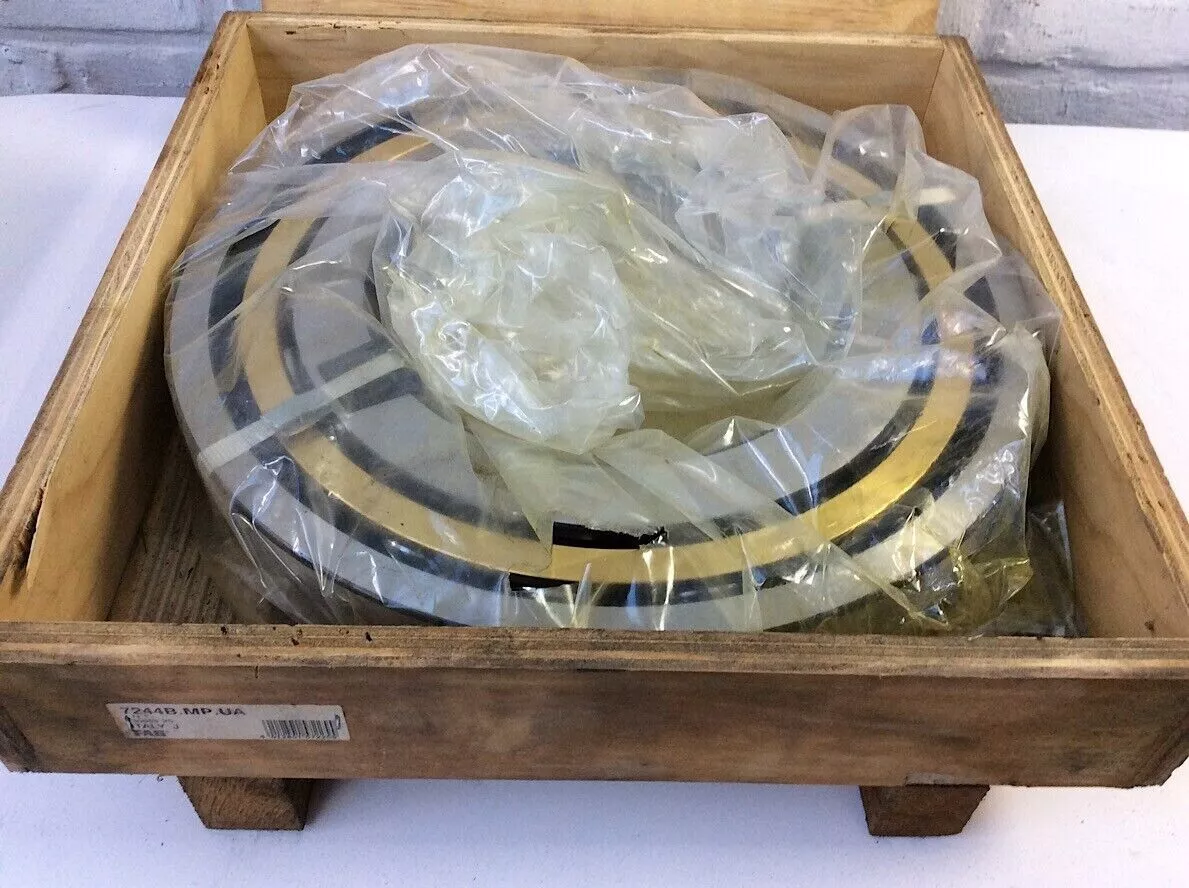

FAG 7244-B-MP-UA#E轴承
更新日期：2025-01-22 17:14:12
市场价：￥13897.11元
销售价：电话咨询
库存：3套
FAG 7244-B-MP-UA#E轴承属于单列角接触球轴承 72..-B-MP 系列，实心黄铜保持架。
后缀列表：【-B：接触角 40°】【-MP：动体引导，实体黄铜窗式保持架】【-U：单个轴承，万能配对】【A：轴承组具有很小的轴向内部游隙】【#E：单个纸盒包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
2
4
4
-
B
-
M
P
-
U
A
#
E
7：角接触球轴承
2：尺寸系列：02系列
44：内径：220 mm
-B：接触角 40°
-MP：动体引导，实体黄铜窗式保持架
-U：单个轴承，万能配对
A：轴承组具有很小的轴向内部游隙
#E：单个纸盒包装
7：
角接触球轴承
2：
尺寸系列：02系列
44：
内径：220 mm
-B：
接触角 40°
-MP：
动体引导，实体黄铜窗式保持架
-U：
单个轴承，万能配对
A：
轴承组具有很小的轴向内部游隙
#E：
单个纸盒包装
| 主要尺寸&性能数据 | ||
| d | 220 mm | 内径 |
| D | 400 mm | 外径 |
| B | 65 mm | 宽度 |
| Cr | 370,000 N | 径向额定动载荷 |
| C0r | 570,000 N | 径向额定静载荷 |
| Cur | 17,000 N | 径向疲劳极限载荷 |
| nG | 2,480 1/min | 极限转速 |
| nϑr | 1,790 1/min | 参考转速 |
| 36.3 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 4 mm | 最小倒角尺寸 |
| r1 min | 1.5 mm | 最小倒角尺寸 |
| D1 | 329.5 mm | 外圈宽侧面的肩部直径 |
| d1 | 294.5 mm | 内圈宽侧面的肩部直径 |
| a | 163 mm | 压力锥顶点之间的距离 |
| α | 40 ° | 接触角 |
| 安装参数 | ||
| da min | 237 mm | 轴肩最小直径 |
| Da max | 383 mm | 壳肩最大直径 |
| Db max | 391 mm | 壳肩最大直径 |
| ra max | 3 mm | 最大轴圆角半径 |
| ra1 max | 1.5 mm | 最大外壳圆角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
