FAG 6315-J20AB-C3轴承尺寸、参数、图纸、互换、价格
FAG 6315-J20AB-C3轴承
更新日期：2025-01-21 11:25:28
市场价：￥4467.91元
销售价：电话咨询
库存：24套

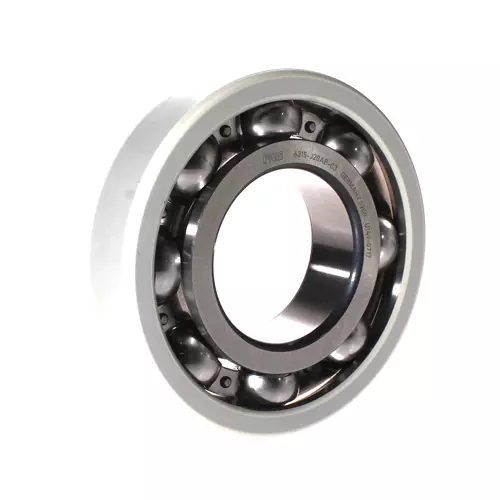

FAG 6315-J20AB-C3轴承属于单列深沟球轴承 63..-J20AB 系列，带钢板保持架，带陶瓷涂层。
后缀列表：【-J20AB：电绝缘轴承标记，击穿电压：1kVDC，外圈绝缘涂层厚度：100μm】【-C3：C3 游隙（大于 CN 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
6
3
1
5
-
J
2
0
A
B
-
C
3
6：深沟球轴承
3：尺寸系列：03系列
15：内径：75 mm
-J20AB：电绝缘轴承标记，击穿电压：1kVDC，外圈绝缘涂层厚度：100μm
-C3：C3 游隙（大于 CN 游隙）
6：
深沟球轴承
3：
尺寸系列：03系列
15：
内径：75 mm
-J20AB：
电绝缘轴承标记，击穿电压：1kVDC，外圈绝缘涂层厚度：100μm
-C3：
C3 游隙（大于 CN 游隙）
| 主要尺寸&性能数据 | ||
| d | 75 mm | 内径 |
| D | 160 mm | 外径 |
| B | 37 mm | 宽度 |
| Cr | 123,000 N | 径向额定动载荷 |
| C0r | 77,000 N | 径向额定静载荷 |
| Cur | 4,850 N | 径向疲劳极限载荷 |
| nG | 6,300 1/min | 极限转速 |
| nϑr | 5,800 1/min | 参考转速 |
| 3.18 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 133.8 mm | 外圈肩径 |
| d1 | 101.8 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 87 mm | 轴肩最小直径 |
| Da max | 148 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| f | 13.2 | 计算系数 |
| 保持架 | JN | 钢板 |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
| 径向游隙 | CN | CN 游隙 |
| 涂层 | J20AB | 电流绝缘，外圈陶瓷涂层 |
| 内孔型式 | Z | 圆柱孔 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG 6315-J20AA-C3轴承 | ￥2988.16元 | - | 6 |
