FAG 6314-J20C轴承尺寸、参数、图纸、互换、价格
FAG 6314-J20C轴承
更新日期：2025-01-21 17:37:01
市场价：￥1431.15元
销售价：电话咨询
库存：23套

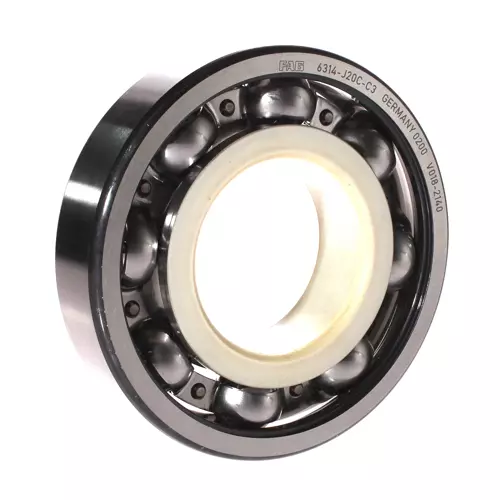

FAG 6314-J20C轴承属于单列深沟球轴承 63..-J20C 系列，带钢板保持架，带陶瓷涂层。
后缀列表：【-J20C：电绝缘轴承标记，击穿电压：3kVDC，内圈绝缘涂层厚度：200μm】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
6
3
1
4
-
J
2
0
C
6：深沟球轴承
3：尺寸系列：03系列
14：内径：70 mm
-J20C：电绝缘轴承标记，击穿电压：3kVDC，内圈绝缘涂层厚度：200μm
6：
深沟球轴承
3：
尺寸系列：03系列
14：
内径：70 mm
-J20C：
电绝缘轴承标记，击穿电压：3kVDC，内圈绝缘涂层厚度：200μm
| 主要尺寸&性能数据 | ||
| d | 70 mm | 内径 |
| D | 150 mm | 外径 |
| B | 35 mm | 宽度 |
| Cr | 115,000 N | 径向额定动载荷 |
| C0r | 69,000 N | 径向额定静载荷 |
| Cur | 4,600 N | 径向疲劳极限载荷 |
| nG | 6,800 1/min | 极限转速 |
| nϑr | 6,100 1/min | 参考转速 |
| 2.55 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 126.3 mm | 外圈肩径 |
| d1 | 95.1 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 82 mm | 轴肩最小直径 |
| Da max | 138 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| f | 13.4 | 计算系数 |
