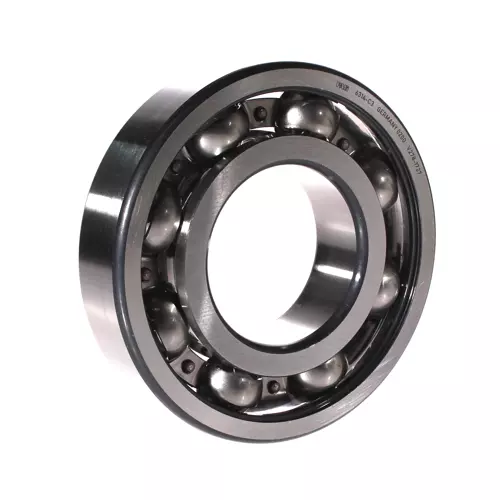

FAG 6314-C3轴承尺寸、参数、图纸、互换、价格
6
3
1
4
-
C
3
6：深沟球轴承
3：尺寸系列：03系列
14：内径：70 mm
-C3：C3 游隙（大于 CN 游隙）
6：
深沟球轴承
3：
尺寸系列：03系列
14：
内径：70 mm
-C3：
C3 游隙（大于 CN 游隙）
| 主要尺寸&性能数据 | ||
| d | 70 mm | 内径 |
| D | 150 mm | 外径 |
| B | 35 mm | 宽度 |
| Cr | 115,000 N | 径向额定动载荷 |
| C0r | 69,000 N | 径向额定静载荷 |
| Cur | 4,600 N | 径向疲劳极限载荷 |
| nG | 6,800 1/min | 极限转速 |
| nϑr | 6,100 1/min | 参考转速 |
| 2.496 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 126.3 mm | 外圈肩径 |
| d1 | 95.1 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 82 mm | 轴肩最小直径 |
| Da max | 138 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| f | 13.4 | 计算系数 |
| 保持架 | JN | 钢板 |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
