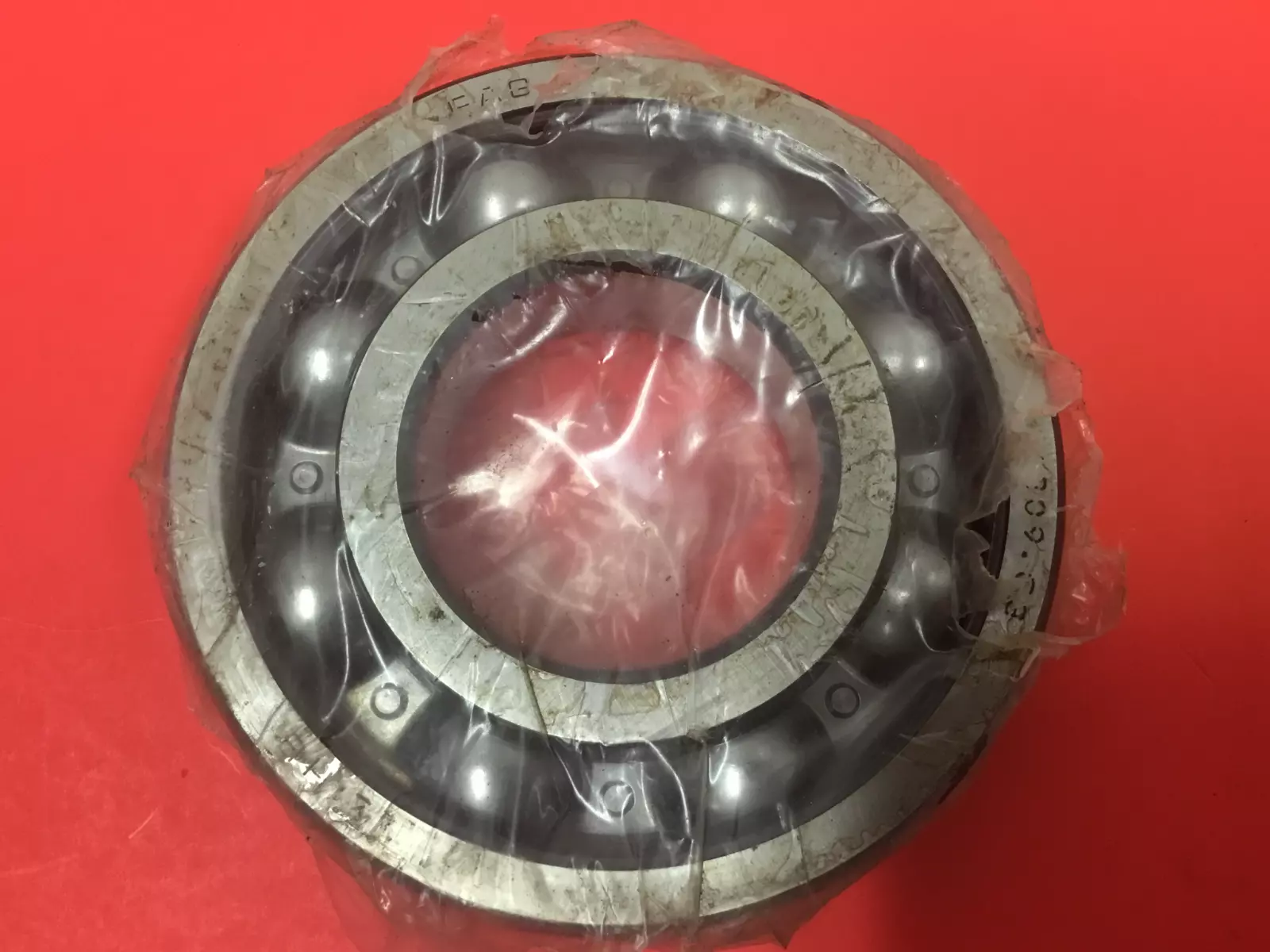

FAG 6309-C3轴承尺寸、参数、图纸、互换、价格
6
3
0
9
-
C
3
6：深沟球轴承
3：尺寸系列：03系列
09：内径：45 mm
-C3：C3 游隙（大于 CN 游隙）
6：
深沟球轴承
3：
尺寸系列：03系列
09：
内径：45 mm
-C3：
C3 游隙（大于 CN 游隙）
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| D | 100 mm | 外径 |
| B | 25 mm | 宽度 |
| Cr | 58,000 N | 径向额定动载荷 |
| C0r | 31,500 N | 径向额定静载荷 |
| Cur | 2,200 N | 径向疲劳极限载荷 |
| nG | 10,500 1/min | 极限转速 |
| nϑr | 9,100 1/min | 参考转速 |
| 0.802 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| D2 | 86.4 mm | 外圈口径 |
| d2 | 60.3 mm | 内圈口径 |
| 安装参数 | ||
| da min | 54 mm | 轴肩最小直径 |
| Da max | 91 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| f | 12.9 | 计算系数 |
| 内部设计优化 | C | C 型 |
| 保持架 | JN | 钢板 |
| 公差等级 | P6 | P6 级精度，优于普通精度 |
| 热稳定性 | S0 | 环的尺寸稳定在150° |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG 6309-CM#E轴承 | ￥52.2元 | - | 350 |
