FAG 6220-J20AB-C3#E轴承尺寸、参数、图纸、互换、价格
FAG 6220-J20AB-C3#E轴承
更新日期：2025-01-19 10:39:53
市场价：￥3897.6元
销售价：电话咨询
库存：1套

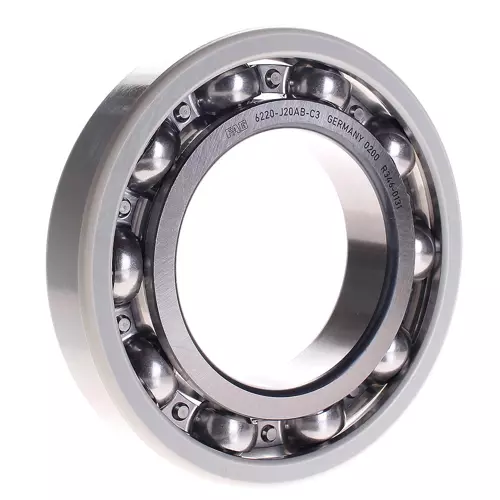

FAG 6220-J20AB-C3#E轴承属于单列深沟球轴承62..-J20AB 系列，带钢板保持架，陶瓷涂层。
后缀列表：【-J20AB：电绝缘轴承标记，击穿电压：1kVDC，外圈绝缘涂层厚度：100μm】【-C3：C3 游隙（大于 CN 游隙）】【#E：单个纸盒包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
6
2
2
0
-
J
2
0
A
B
-
C
3
#
E
6：深沟球轴承
2：尺寸系列：02系列
20：内径：100 mm
-J20AB：电绝缘轴承标记，击穿电压：1kVDC，外圈绝缘涂层厚度：100μm
-C3：C3 游隙（大于 CN 游隙）
#E：单个纸盒包装
6：
深沟球轴承
2：
尺寸系列：02系列
20：
内径：100 mm
-J20AB：
电绝缘轴承标记，击穿电压：1kVDC，外圈绝缘涂层厚度：100μm
-C3：
C3 游隙（大于 CN 游隙）
#E：
单个纸盒包装
| 主要尺寸&性能数据 | ||
| d | 100 mm | 内径 |
| D | 180 mm | 外径 |
| B | 34 mm | 宽度 |
| Cr | 130,000 N | 径向额定动载荷 |
| C0r | 93,000 N | 径向额定静载荷 |
| Cur | 5,500 N | 径向疲劳极限载荷 |
| nG | 5,000 1/min | 极限转速 |
| nϑr | 4,800 1/min | 参考转速 |
| 3.3 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 155.5 mm | 外圈肩径 |
| d1 | 125.1 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 112 mm | 轴肩最小直径 |
| Da max | 168 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| f | 14.4 | 计算系数 |
