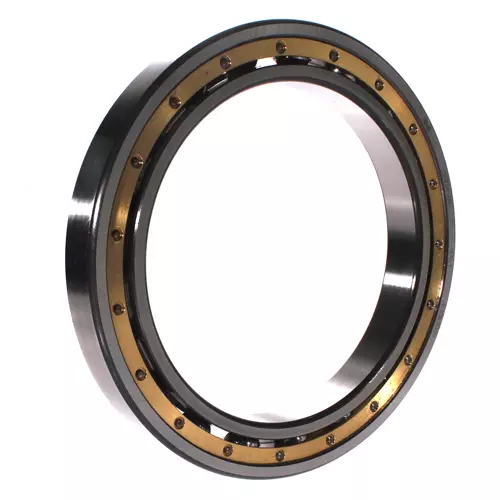

FAG 61934-MA轴承尺寸、参数、图纸、互换、价格
6
1
9
3
4
-
M
A
6：深沟球轴承
19：尺寸系列：19系列
34：内径：170 mm
-MA：外圈引导，实体黄铜保持架
6：
深沟球轴承
19：
尺寸系列：19系列
34：
内径：170 mm
-MA：
外圈引导，实体黄铜保持架
| 主要尺寸&性能数据 | ||
| d | 170 mm | 内径 |
| D | 230 mm | 外径 |
| B | 28 mm | 宽度 |
| Cr | 109,000 N | 径向额定动载荷 |
| C0r | 114,000 N | 径向额定静载荷 |
| Cur | 4,750 N | 径向疲劳极限载荷 |
| nG | 3,800 1/min | 极限转速 |
| nϑr | 3,150 1/min | 参考转速 |
| 2.75 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2 mm | 最小倒角尺寸 |
| D1 | 212.6 mm | 外圈肩径 |
| d1 | 187.2 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 178.8 mm | 轴肩最小直径 |
| Da max | 221.2 mm | 壳肩最大直径 |
| ra max | 2 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| f | 16.5 | 计算系数 |
| 保持架 | JN | 钢板 |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG 61934-C3轴承 | ￥4133.08元 | - | 2 |
| FAG 61934轴承 | ￥4483.4元 | - | 3 |
