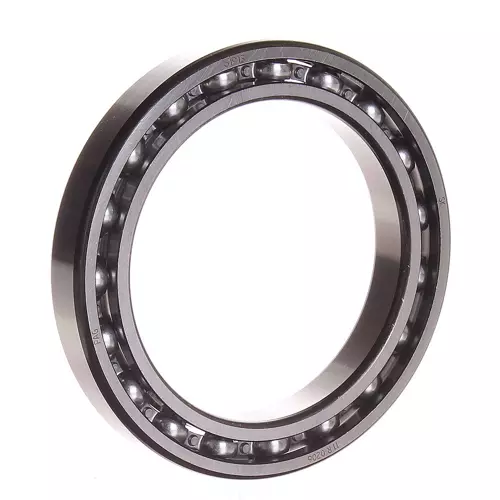

FAG 61913-TNH轴承尺寸、参数、图纸、互换、价格
6
1
9
1
3
-
T
N
H
6：深沟球轴承
19：尺寸系列：19系列
13：内径：65 mm
-TNH：滚动体引导，工程塑料自锁兜孔型保持架
6：
深沟球轴承
19：
尺寸系列：19系列
13：
内径：65 mm
-TNH：
滚动体引导，工程塑料自锁兜孔型保持架
| 主要尺寸&性能数据 | ||
| d | 65 mm | 内径 |
| D | 90 mm | 外径 |
| B | 13 mm | 宽度 |
| Cr | 18,500 N | 径向额定动载荷 |
| C0r | 16,100 N | 径向额定静载荷 |
| Cur | 890 N | 径向疲劳极限载荷 |
| nG | 10,600 1/min | 极限转速 |
| nϑr | 6,400 1/min | 参考转速 |
| 0.21 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1 mm | 最小倒角尺寸 |
| D1 | 82.3 mm | 外圈肩径 |
| d1 | 72.6 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 69.6 mm | 轴肩最小直径 |
| Da max | 85.4 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| f | 16.6 | 计算系数 |
| 保持架 | JN | 钢板 |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | SN | 轴承套圈可承受最高温：120° |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG 61913轴承 | ￥238.96元 | - | 59 |
