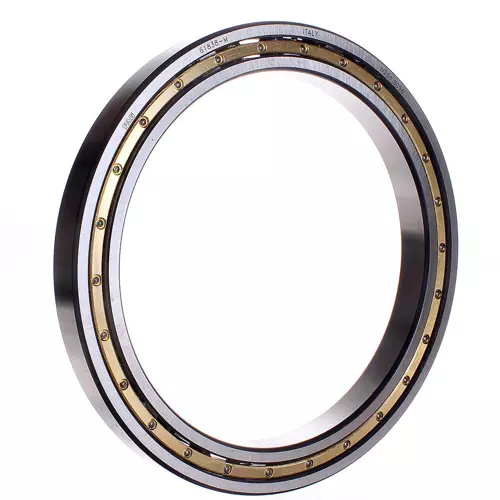

FAG 61838-MA轴承尺寸、参数、图纸、互换、价格
6
1
8
3
8
-
M
A
6：深沟球轴承
1：宽度系列：1系列
8：直径系列：8系列
38：内径代号，内径：190 mm
-MA：外圈引导，实体黄铜保持架
6：
深沟球轴承
1：
宽度系列：1系列
8：
直径系列：8系列
38：
内径代号，内径：190 mm
-MA：
外圈引导，实体黄铜保持架
| 主要尺寸&性能数据 | ||
| d | 190 mm | 内径 |
| D | 240 mm | 外径 |
| B | 24 mm | 宽度 |
| Cr | 73,000 N | 径向额定动载荷 |
| C0r | 85,000 N | 径向额定静载荷 |
| Cur | 3,400 N | 径向疲劳极限载荷 |
| nG | 4,750 1/min | 极限转速 |
| nϑr | 2,700 1/min | 参考转速 |
| 2.7 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| D1 | 224.4 mm | 外圈肩径 |
| d1 | 206.62 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 197 mm | 轴肩最小直径 |
| Da max | 233 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| f | 16 | 计算系数 |
| 保持架 | MA | 实心黄铜<a href='http://www2.caloc.cn/knowledeg/rolling-bearings/dgbb.html#009' target='_blank'>保持架</a>，外圈引导 |
| 公差等级 | PN | 普通（PN） |
| 尺寸/热稳定 | S0 | 环的尺寸稳定在150° |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG 61838轴承 | ￥1346.76元 | - | 70 |
