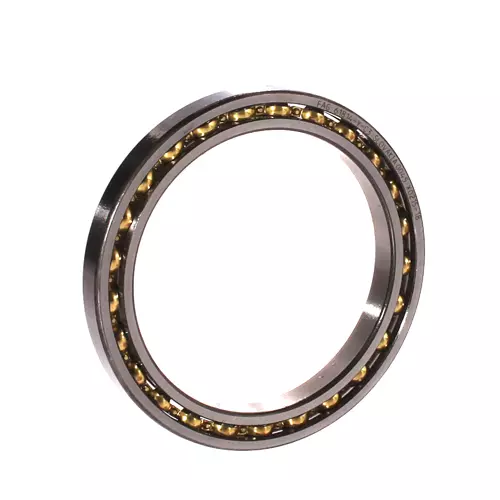

FAG 61814-Y轴承尺寸、参数、图纸、互换、价格
6
1
8
1
4
-
Y
6：深沟球轴承
18：尺寸系列：18系列
14：内径：70 mm
-Y：滚动体引导，冲压黄铜板保持架
6：
深沟球轴承
18：
尺寸系列：18系列
14：
内径：70 mm
-Y：
滚动体引导，冲压黄铜板保持架
| 主要尺寸&性能数据 | ||
| d | 70 mm | 内径 |
| D | 90 mm | 外径 |
| B | 10 mm | 宽度 |
| Cr | 13,200 N | 径向额定动载荷 |
| C0r | 12,400 N | 径向额定静载荷 |
| Cur | 820 N | 径向疲劳极限载荷 |
| nG | 13,800 1/min | 极限转速 |
| nϑr | 5,300 1/min | 参考转速 |
| 0.138 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 0.6 mm | 最小倒角尺寸 |
| D1 | 83.6 mm | 外圈肩径 |
| d1 | 76.6 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 73.2 mm | 轴肩最小直径 |
| Da max | 86.8 mm | 壳肩最大直径 |
| ra max | 0.6 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| f | 16.1 | 计算系数 |
| 保持架 | Y | 黄铜金属板 |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | SN | 轴承套圈可承受最高温：120° |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG 61814-Y-C3轴承 | ￥337.56元 | - | 9 |
