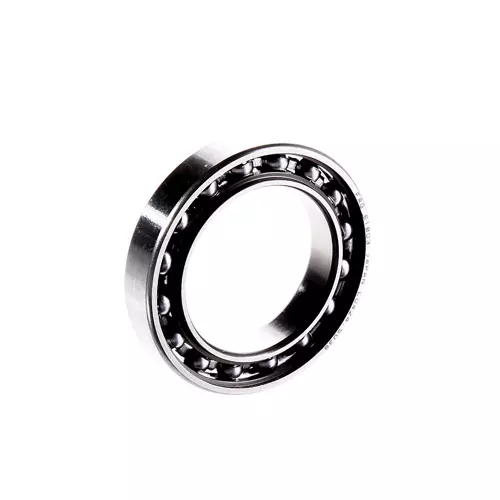

FAG 61803-HLC轴承尺寸、参数、图纸、互换、价格
6
1
8
0
3
-
H
L
C
6：深沟球轴承
18：尺寸系列：18系列
03：内径：17 mm
-HLC：工厂产地代码
6：
深沟球轴承
18：
尺寸系列：18系列
03：
内径：17 mm
-HLC：
工厂产地代码
| 主要尺寸&性能数据 | ||
| d | 17 mm | 内径 |
| D | 26 mm | 外径 |
| B | 5 mm | 宽度 |
| Cr | 2,230 N | 径向额定动载荷 |
| C0r | 1,460 N | 径向额定静载荷 |
| Cur | 67 N | 径向疲劳极限载荷 |
| nG | 41,500 1/min | 极限转速 |
| nϑr | 17,100 1/min | 参考转速 |
| 8 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.3 mm | 最小倒角尺寸 |
| D1 | 23.3 mm | 外圈肩径 |
| d1 | 19.8 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 19 mm | 轴肩最小直径 |
| Da max | 24 mm | 壳肩最大直径 |
| ra max | 0.3 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| f | 16.1 | 计算系数 |
