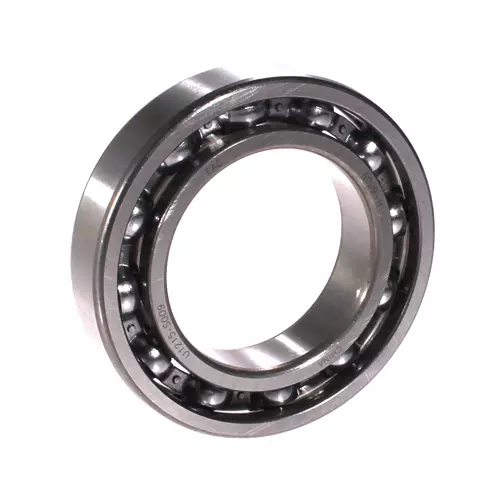

FAG 6009-H-C3轴承尺寸、参数、图纸、互换、价格
6
0
0
9
-
H
-
C
3
6：深沟球轴承
0：尺寸系列：10系列
09：内径：45 mm
-H：产地：中国，由环驰代工
-C3：C3 游隙（大于 CN 游隙）
6：
深沟球轴承
0：
尺寸系列：10系列
09：
内径：45 mm
-H：
产地：中国，由环驰代工
-C3：
C3 游隙（大于 CN 游隙）
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| D | 75 mm | 外径 |
| B | 16 mm | 宽度 |
| Cr | 21,200 N | 径向额定动载荷 |
| C0r | 14,400 N | 径向额定静载荷 |
| Cur | 750 N | 径向疲劳极限载荷 |
| nG | 13,100 1/min | 极限转速 |
| nϑr | 9,700 1/min | 参考转速 |
| 0.236 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1 mm | 最小倒角尺寸 |
| D1 | 65.5 mm | 外圈肩径 |
| d1 | 54.2 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 49.6 mm | 轴肩最小直径 |
| Da max | 70.4 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| f | 15.3 | 计算系数 |
| 保持架 | JN | 钢板 |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | SN | 轴承套圈可承受最高温：120° |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG 6009-C3轴承 | ￥11.6元 | - | 14746 |
| FAG 6009-H#E轴承 | ￥23.2元 | - | 305 |
| FAG 6009-CM#E轴承 | ￥25.52元 | - | 199 |
| FAG 6009轴承 | ￥37.12元 | - | 6 |
| FAG 6009-TB-P6-C3轴承 | ￥93.96元 | - | 18 |
