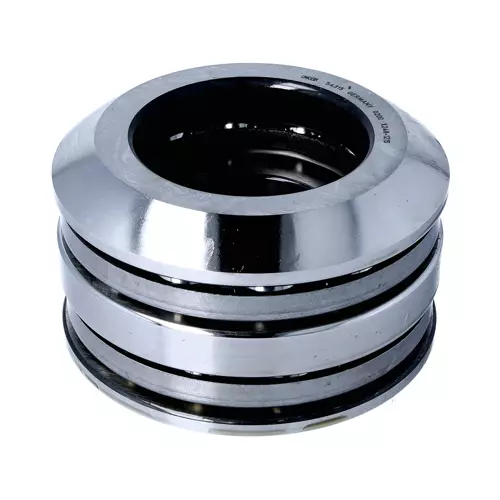

FAG 54315轴承尺寸、参数、图纸、互换、价格
5
4
3
1
5
5：推力球轴承
4：宽度系列：4系列
3：直径系列：3系列
15：内径代号，内径：75 mm
5：
推力球轴承
4：
宽度系列：4系列
3：
直径系列：3系列
15：
内径代号，内径：75 mm
| 主要尺寸&性能数据 | ||
| d | 60 mm | 轴垫圈内径 |
| D | 135 mm | 外壳垫圈外径 |
| T2 | 87.2 mm | 高度 |
| Ca | 163,000 N | 基本额定动载荷，轴向 |
| C0a | 360,000 N | 基本额定静载荷，轴向 |
| Cua | 15,900 N | 极限疲劳载荷，轴向 |
| nG | 2,480 1/min | 极限转速 |
| nϑr | 4,500 1/min | 参考转速 |
| 4.731 kg | 重量 | |
| 尺寸参数 | ||
| D1 | 77 mm | 外壳垫圈内径 |
| B | 18 mm | 轴垫圈高度 |
| rmin | 1.5 mm | 最小倒角尺寸 |
| r1 min | 1 mm | 最小倒角尺寸 |
| R | 100 mm | 球形壳体垫圈半径 |
| A | 32.5 mm | 中心点距离 |
| T3 | 95 mm | 座垫圈高度 |
| 安装参数 | ||
| da max | 75 mm | 轴肩最大直径 |
| Da max | 105 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大填充半径 |
| ra1 max | 1 mm | 最大填充半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| A | 0.75 | 最小负载系数 |
| 附加附件 | ||
| U315 | 座垫圈 | |
