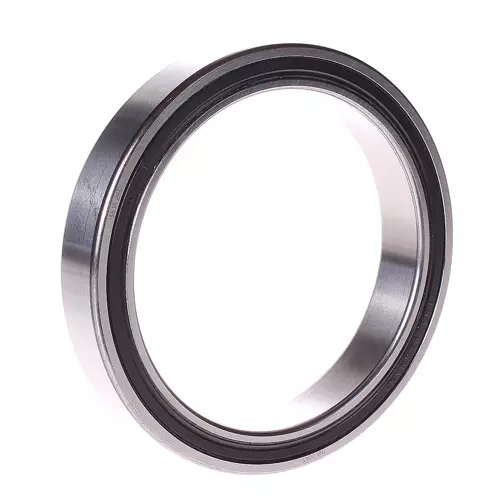

FAG 3818-2RS轴承尺寸、参数、图纸、互换、价格
3
8
1
8
-
2
R
S
3：双列角接触球轴承
8：尺寸系列：18系列
18：内径：90 mm
-2RS：两侧有接触式钢骨架橡胶密封圈
3：
双列角接触球轴承
8：
尺寸系列：18系列
18：
内径：90 mm
-2RS：
两侧有接触式钢骨架橡胶密封圈
| 主要尺寸&性能数据 | ||
| d | 90 mm | 内径 |
| D | 115 mm | 外径 |
| B | 19 mm | 宽度 |
| Cr | 27,000 N | 径向额定动载荷 |
| C0r | 35,500 N | 径向额定静载荷 |
| Cur | 2,000 N | 径向疲劳极限载荷 |
| nG | 2,750 1/min | 极限转速 |
| 0.422 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1 mm | 最小倒角尺寸 |
| D2 | 107.2 mm | 外圈口径 |
| d2 | 96.2 mm | 内径内圈 |
| a | 55 mm | 压力锥顶点之间的距离 |
| α | 25 ° | 接触角 |
| 安装参数 | ||
| da min | 94.6 mm | 轴肩最小直径 |
| Da max | 110.4 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
