FAG 3803-B-2RS-TVH-HLC#K轴承尺寸、参数、图纸、互换、价格

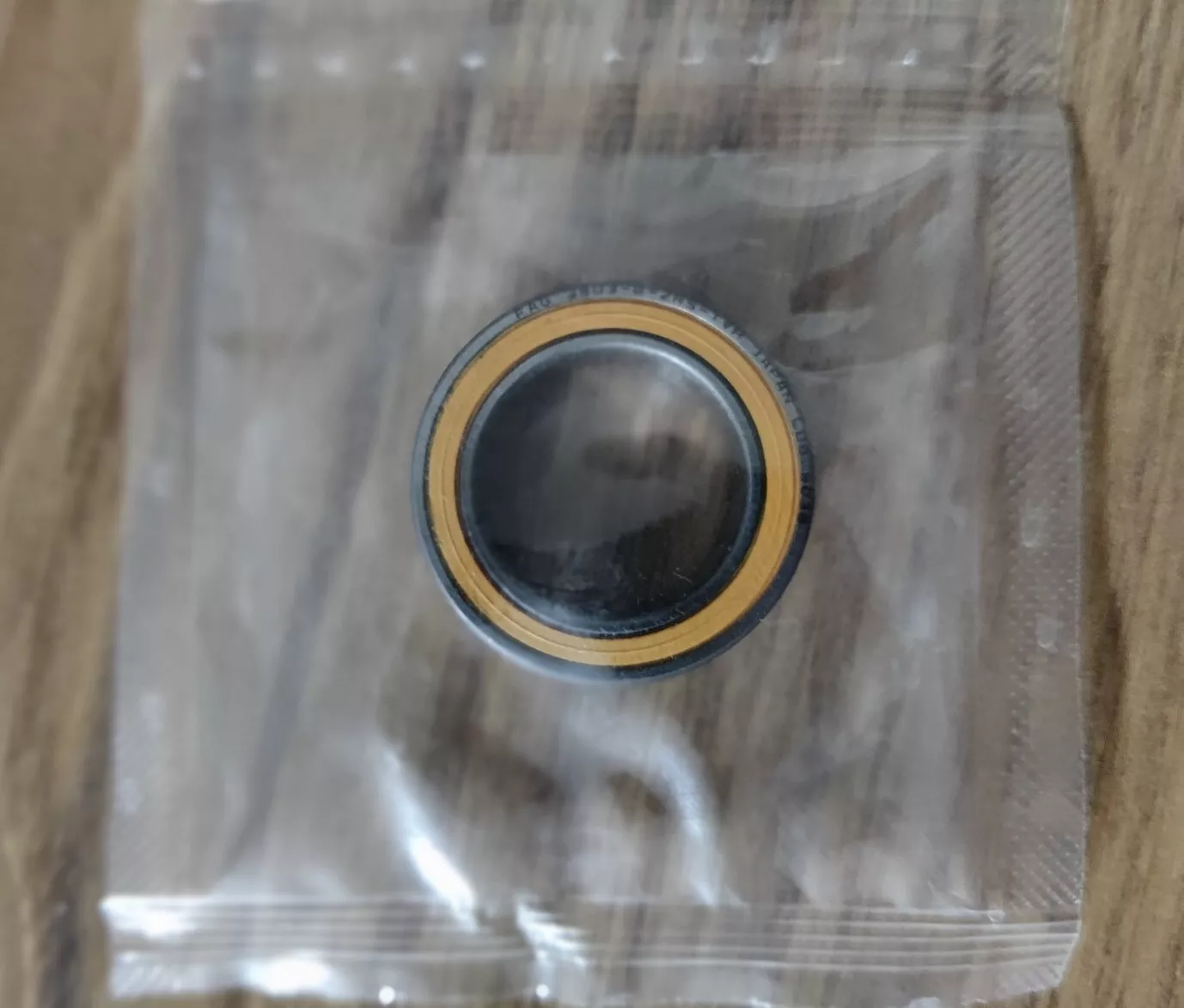

FAG 3803-B-2RS-TVH-HLC#K轴承
更新日期：2025-01-22 16:57:40
市场价：￥111.21元
销售价：电话咨询
库存：72套
FAG 3803-B-2RS-TVH-HLC#K轴承属于双列角接触球轴承 38..-B-2RS-TVH 系列，带密封，塑料保持架。
后缀列表：【-B：接触角 40°】【-2RS：两侧有接触式钢骨架橡胶密封圈】【-TVH：滚动体引导，卡爪式聚酰胺实体保持架】【-HLC：产地：日本】【#K：小包装/桶装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
3
8
0
3
-
B
-
2
R
S
-
T
V
H
-
H
L
C
#
K
3：双列角接触球轴承
8：尺寸系列：18系列
03：内径：17 mm
-B：接触角 40°
-2RS：两侧有接触式钢骨架橡胶密封圈
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
-HLC：产地：日本
#K：小包装/桶装
3：
双列角接触球轴承
8：
尺寸系列：18系列
03：
内径：17 mm
-B：
接触角 40°
-2RS：
两侧有接触式钢骨架橡胶密封圈
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
-HLC：
产地：日本
#K：
小包装/桶装
| 主要尺寸&性能数据 | ||
| d | 17 mm | 内径 |
| D | 26 mm | 外径 |
| B | 7 mm | 宽度 |
| Cr | 2,430 N | 径向额定动载荷 |
| C0r | 2,020 N | 径向额定静载荷 |
| Cur | 117 N | 径向疲劳极限载荷 |
| nG | 13,200 1/min | 极限转速 |
| 0.014 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 0.3 mm | 最小倒角尺寸 |
| D2 | 23.8 mm | 外圈口径 |
| d2 | 19.2 mm | 内径内圈 |
| a | 12.3 mm | 压力锥顶点之间的距离 |
| α | 25 ° | 接触角 |
| 安装参数 | ||
| da min | 19 mm | 轴肩最小直径 |
| Da max | 24 mm | 壳肩最大直径 |
| ra max | 0.3 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
