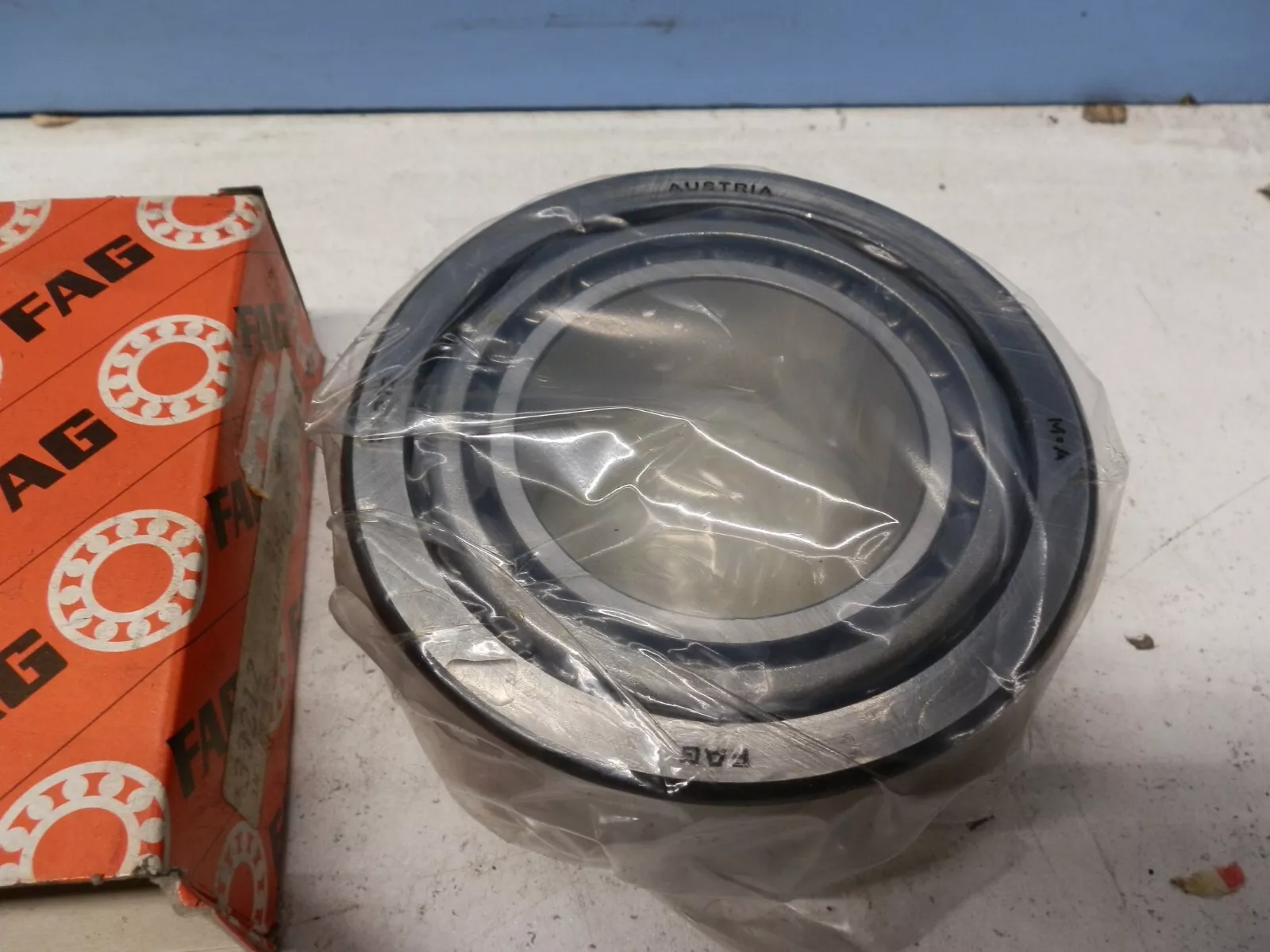

FAG 33212轴承尺寸、参数、图纸、互换、价格
3
3
2
1
2
3：圆锥滚子轴承
3：宽度系列：3系列
2：直径系列：2系列
12：内径：60 mm
3：
圆锥滚子轴承
3：
宽度系列：3系列
2：
直径系列：2系列
12：
内径：60 mm
| 主要尺寸&性能数据 | ||
| d | 60 mm | 内径 |
| D | 110 mm | 外径 |
| B | 38 mm | 内圈宽度 |
| C | 29 mm | 外圈宽度 |
| T | 38 mm | 总宽度 |
| Cr | 169,000 N | 径向额定动载荷 |
| C0r | 237,000 N | 径向额定静载荷 |
| Cur | 30,500 N | 径向疲劳极限载荷 |
| nG | 6,300 1/min | 极限转速 |
| nϑr | 4,050 1/min | 热速度额定值 |
| 1.54 kg | 重量 | |
| 尺寸参数 | ||
| r1, 2 min | 2 mm | 内圈背面最小倒角尺寸 |
| r3, 4 min | 1.5 mm | 外圈背面最小倒角尺寸 |
| a | 28 mm | 压力锥顶点之间的距离 |
| d1 | 86.2 mm | 内圈导向挡边直径 |
| 安装参数 | ||
| da max | 69 mm | 轴肩最大直径 |
| db min | 69 mm | 轴肩最小直径 |
| Da min | 93 mm | 最小壳体肩部直径 |
| Da max | 101 mm | 壳肩最大直径 |
| Db min | 105 mm | 最小壳体肩部直径 |
| Ca min | 6 mm | 最小轴向间距 |
| Cb min | 9 mm | 最小轴向间距 |
| ra max | 2 mm | 最大轴圆角半径 |
| rb max | 1.5 mm | 最大外壳圆角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| e | 0.4 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y | 1.48 | 动态轴向载荷系数 |
| Y | 0.82 | 静态轴向载荷系数 |
| 附加附件 | ||
| T3EE060 | 对应的 ISO 10317 和 ISO 355 标准型号 | |
