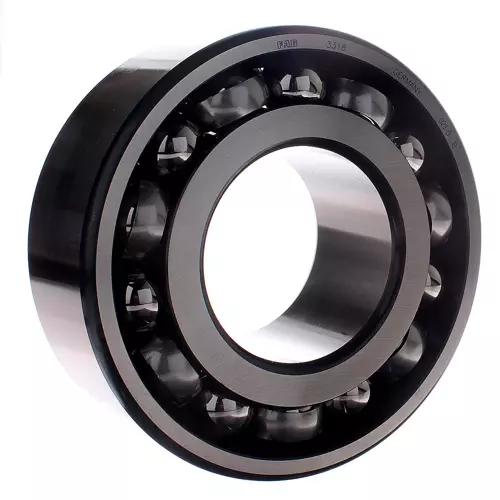

FAG 3318轴承尺寸、参数、图纸、互换、价格
3
3
1
8
3：双列角接触球轴承
3：尺寸系列：03系列
18：内径：90 mm
3：
双列角接触球轴承
3：
尺寸系列：03系列
18：
内径：90 mm
| 主要尺寸&性能数据 | ||
| d | 90 mm | 内径 |
| D | 190 mm | 外径 |
| B | 73 mm | 宽度 |
| Cr | 260,000 N | 径向额定动载荷 |
| C0r | 295,000 N | 径向额定静载荷 |
| Cur | 13,000 N | 径向疲劳极限载荷 |
| nG | 3,650 1/min | 极限转速 |
| nϑr | 3,350 1/min | 参考转速 |
| 9.09 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 168.2 mm | 外圈肩径 |
| d1 | 126.1 mm | 内圈肩径 |
| a | 136 mm | 压力锥顶点之间的距离 |
| α | 35 ° | 接触角 |
| 安装参数 | ||
| da min | 104 mm | 轴肩最小直径 |
| Da max | 176 mm | 壳肩最大直径 |
| ra max | 2.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
