FAG 3317-M-C3轴承尺寸、参数、图纸、互换、价格
FAG 3317-M-C3轴承
更新日期：2025-01-22 16:57:00
市场价：￥1254.54元
销售价：电话咨询
库存：3套

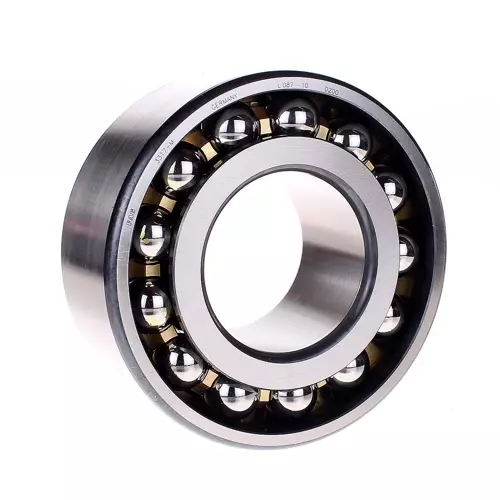

FAG 3317-M-C3轴承属于双列角接触球轴承 33..-M 系列，带填充槽，实心黄铜保持架。
后缀列表：【-M：滚动体引导，实体黄铜保持架】【-C3：C3 游隙（大于 CN 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
3
3
1
7
-
M
-
C
3
3：双列角接触球轴承
3：尺寸系列：03系列
17：内径：85 mm
-M：滚动体引导，实体黄铜保持架
-C3：C3 游隙（大于 CN 游隙）
3：
双列角接触球轴承
3：
尺寸系列：03系列
17：
内径：85 mm
-M：
滚动体引导，实体黄铜保持架
-C3：
C3 游隙（大于 CN 游隙）
| 主要尺寸&性能数据 | ||
| d | 85 mm | 内径 |
| D | 180 mm | 外径 |
| B | 73 mm | 宽度 |
| Cr | 229,000 N | 径向额定动载荷 |
| C0r | 255,000 N | 径向额定静载荷 |
| Cur | 11,400 N | 径向疲劳极限载荷 |
| nG | 5,000 1/min | 极限转速 |
| nϑr | 3,600 1/min | 参考转速 |
| 8.41 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 160 mm | 外圈肩径 |
| d1 | 119.6 mm | 内圈肩径 |
| a | 131.5 mm | 压力锥顶点之间的距离 |
| α | 35 ° | 接触角 |
| 安装参数 | ||
| da min | 99 mm | 轴肩最小直径 |
| Da max | 166 mm | 壳肩最大直径 |
| ra max | 2.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
