FAG 3309-DA-MA轴承尺寸、参数、图纸、互换、价格
FAG 3309-DA-MA轴承
更新日期：2025-01-22 16:55:30
市场价：￥2035.2元
销售价：电话咨询
库存：10套

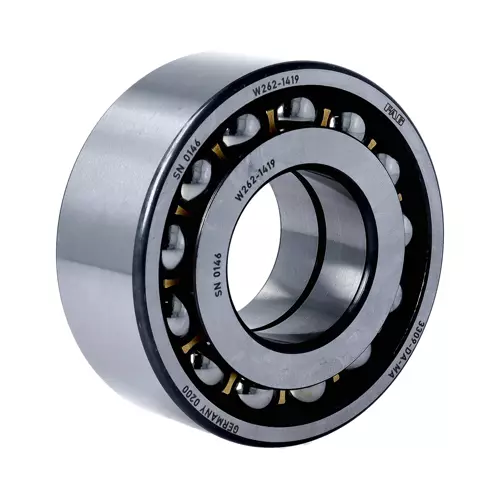

FAG 3309-DA-MA轴承属于角接触球轴承33..-DA-MA，双列，剖分式内圈，实心黄铜保持架。
后缀列表：【-DA：双内圈】【-MA：外圈引导，实体黄铜保持架】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
3
3
0
9
-
D
A
-
M
A
3：角接触球轴承
3：直径系列：3系列
09：内径代号，内径：45 mm
-DA：双内圈
-MA：外圈引导，实体黄铜保持架
3：
角接触球轴承
3：
直径系列：3系列
09：
内径代号，内径：45 mm
-DA：
双内圈
-MA：
外圈引导，实体黄铜保持架
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| D | 100 mm | 外径 |
| B | 39.7 mm | 宽度 |
| Cr | 75,000 N | 径向额定动载荷 |
| C0r | 70,000 N | 径向额定静载荷 |
| Cur | 3,900 N | 径向疲劳极限载荷 |
| nG | 9,700 1/min | 极限转速 |
| nϑr | 5,700 1/min | 参考转速 |
| 1.615 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| D1 | 86.7 mm | 外圈肩径 |
| d1 | 68.3 mm | 内圈肩径 |
| a | 93 mm | 压力锥顶点之间的距离 |
| α | 45 ° | 接触角 |
| 安装参数 | ||
| da min | 54 mm | 轴肩最小直径 |
| Da max | 91 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
