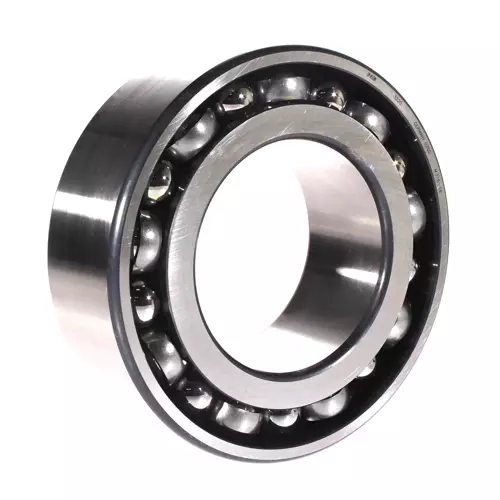

FAG 3220轴承尺寸、参数、图纸、互换、价格
3
2
2
0
3：角接触球轴承
2：直径系列：2系列
20：内径代号，内径：100 mm
3：
角接触球轴承
2：
直径系列：2系列
20：
内径代号，内径：100 mm
| 主要尺寸&性能数据 | ||
| d | 100 mm | 内径 |
| D | 180 mm | 外径 |
| B | 60.3 mm | 宽度 |
| Cr | 186,000 N | 径向额定动载荷 |
| C0r | 235,000 N | 径向额定静载荷 |
| Cur | 10,300 N | 径向疲劳极限载荷 |
| nG | 3,750 1/min | 极限转速 |
| nϑr | 4,050 1/min | 参考转速 |
| 5.96 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 163.7 mm | 外圈肩径 |
| d1 | 131 mm | 内圈肩径 |
| a | 127.4 mm | 压力锥顶点之间的距离 |
| α | 35 ° | 接触角 |
| 安装参数 | ||
| da min | 112 mm | 轴肩最小直径 |
| Da max | 168 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
