FAG 3217-B-2RSR-TVH轴承尺寸、参数、图纸、互换、价格

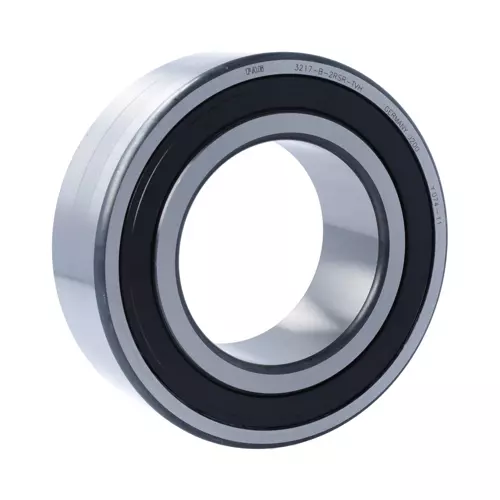

FAG 3217-B-2RSR-TVH轴承
更新日期：2025-01-22 12:14:15
市场价：￥0元
销售价：电话咨询
库存：0套
FAG 3217-B-2RSR-TVH轴承属于角接触球轴承32..-B-2RSR-TVH，双列，密封，塑料保持架。
后缀列表：【-B：外部尺寸相同，内部结构优化】【-2RSR：两侧带径向接触唇式橡胶密封件】【-TVH：滚动体引导，卡爪式聚酰胺实体保持架】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
3
2
1
7
-
B
-
2
R
S
R
-
T
V
H
3：角接触球轴承
2：直径系列：2系列
17：内径代号，内径：85 mm
-B：外部尺寸相同，内部结构优化
-2RSR：两侧带径向接触唇式橡胶密封件
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
3：
角接触球轴承
2：
直径系列：2系列
17：
内径代号，内径：85 mm
-B：
外部尺寸相同，内部结构优化
-2RSR：
两侧带径向接触唇式橡胶密封件
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
| 主要尺寸&性能数据 | ||
| d | 85 mm | 内径 |
| D | 150 mm | 外径 |
| B | 49.2 mm | 宽度 |
| Cr | 124,000 N | 径向额定动载荷 |
| C0r | 126,000 N | 径向额定静载荷 |
| Cur | 6,100 N | 径向疲劳极限载荷 |
| nG | 2,500 1/min | 极限转速 |
| 3.11 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2 mm | 最小倒角尺寸 |
| D2 | 133.8 mm | 外圈口径 |
| d1 | 106.2 mm | 内圈肩径 |
| a | 75.4 mm | 压力锥顶点之间的距离 |
| α | 25 ° | 接触角 |
| 安装参数 | ||
| da min | 96 mm | 轴肩最小直径 |
| Da max | 139 mm | 壳肩最大直径 |
| ra max | 2 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
