FAG 3208-BD-XL-TVH-L285-C3轴承尺寸、参数、图纸、互换、价格
FAG 3208-BD-XL-TVH-L285-C3轴承
更新日期：2025-01-23 11:11:35
市场价：￥227.77元
销售价：电话咨询
库存：28套

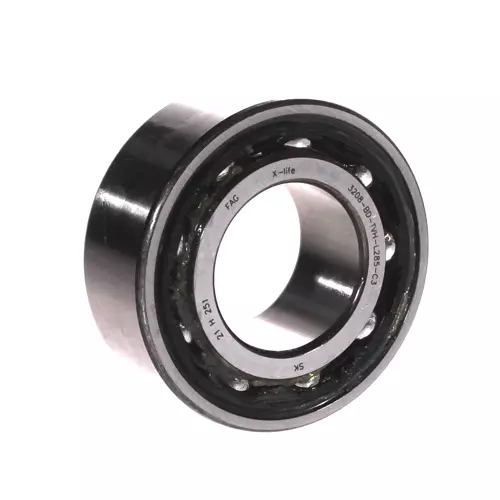

FAG 3208-BD-XL-TVH-L285-C3轴承属于双列角接触球轴承 32..-BD-XL-TVH 系列，X-life 品质，塑料保持架。
后缀列表：【-BD：改进的内部结构，接触角25°，没有装球缺口，D：未知代号】【-XL：X-life 长寿命轴承标记】【-TVH：滚动体引导，卡爪式聚酰胺实体保持架】【-L285：Renolit GA3 润滑脂，填充量 25 - 40%，温度范围 -30～120ºC】【-C3：C3 游隙（大于 CN 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
3
2
0
8
-
B
D
-
X
L
-
T
V
H
-
L
2
8
5
-
C
3
3：双列角接触球轴承
2：尺寸系列：02系列
08：内径：40 mm
-BD：改进的内部结构，接触角25°，没有装球缺口，D：未知代号
-XL：X-life 长寿命轴承标记
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
-L285：Renolit GA3 润滑脂，填充量 25 - 40%，温度范围 -30～120ºC
-C3：C3 游隙（大于 CN 游隙）
3：
双列角接触球轴承
2：
尺寸系列：02系列
08：
内径：40 mm
-BD：
改进的内部结构，接触角25°，没有装球缺口，D：未知代号
-XL：
X-life 长寿命轴承标记
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
-L285：
Renolit GA3 润滑脂，填充量 25 - 40%，温度范围 -30～120ºC
-C3：
C3 游隙（大于 CN 游隙）
| 主要尺寸&性能数据 | ||
| d | 40 mm | 内径 |
| D | 80 mm | 外径 |
| B | 30.2 mm | 宽度 |
| Cr | 51,000 N | 径向额定动载荷 |
| C0r | 38,000 N | 径向额定静载荷 |
| Cur | 2,650 N | 径向疲劳极限载荷 |
| nG | 8,900 1/min | 极限转速 |
| nϑr | 9,100 1/min | 参考转速 |
| 0.579 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| D1 | 69.6 mm | 外圈肩径 |
| d1 | 54.9 mm | 内圈肩径 |
| a | 47.4 mm | 压力锥顶点之间的距离 |
| α | 30 ° | 接触角 |
| 安装参数 | ||
| da min | 47 mm | 轴肩最小直径 |
| Da max | 73 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 润滑方式 | 不带 | 轴承未润滑 |
| 密封 | 不带 | 开式 |
| 保持架 | TVH | 玻璃纤维增强聚酰胺 PA66 材质实心保持架 |
| 公差等级 | P6 | P6 级精度，优于普通精度 |
| 轴向游隙 | CN | CN 游隙 |
| 热稳定性 | SN | 轴承套圈可承受最高温：120° |
| 设计变量 | BD | BD 型 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG 3208-BD-XL-TVH-C3轴承 | ￥199.52元 | - | 633 |
| FAG 3208-BD-XL-TVH-L285轴承 | ￥241.28元 | - | 54 |
| FAG 3208-BD-TVH轴承 | ￥287.68元 | - | 23 |
