FAG 31305-A轴承尺寸、参数、图纸、互换、价格

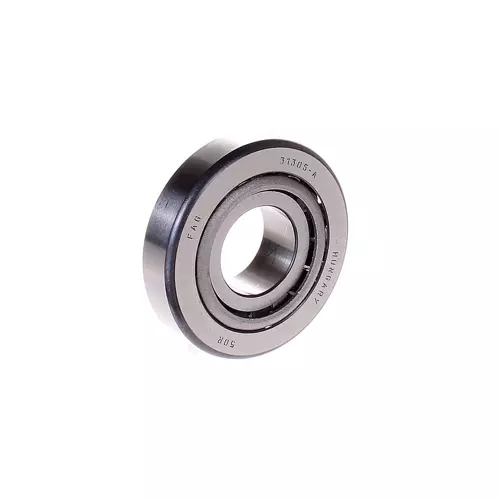

FAG 31305-A轴承
更新日期：2025-02-20 17:26:01
市场价：￥91.35元
销售价：电话咨询
库存：24套
FAG 31305-A轴承属于圆锥滚子轴承 313 系列，主要尺寸符合 DIN ISO 355 / DIN 720 标准，可分离，可配对使用。
后缀列表：【-A：改进的内部结构设计】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
3
1
3
0
5
-
A
3：圆锥滚子轴承
1：宽度系列：1系列
3：直径系列：3系列
05：内径：25 mm
-A：改进的内部结构设计
3：
圆锥滚子轴承
1：
宽度系列：1系列
3：
直径系列：3系列
05：
内径：25 mm
-A：
改进的内部结构设计
| 主要尺寸&性能数据 | ||
| d | 25 mm | 内径 |
| D | 62 mm | 外径 |
| B | 17 mm | 内圈宽度 |
| C | 13 mm | 外圈宽度 |
| T | 18.25 mm | 总宽度 |
| Cr | 37,000 N | 径向额定动载荷 |
| C0r | 38,500 N | 径向额定静载荷 |
| Cur | 4,200 N | 径向疲劳极限载荷 |
| nG | 12,000 1/min | 极限转速 |
| nϑr | 7,100 1/min | 热速度额定值 |
| 0.266 kg | 重量 | |
| 尺寸参数 | ||
| r1, 2 min | 1.5 mm | 内圈背面最小倒角尺寸 |
| r3, 4 min | 1.5 mm | 外圈背面最小倒角尺寸 |
| a | 21 mm | 压力锥顶点之间的距离 |
| d1 | 46.3 mm | 内圈导向挡边直径 |
| 安装参数 | ||
| da max | 34 mm | 轴肩最大直径 |
| db min | 32 mm | 轴肩最小直径 |
| Da min | 47 mm | 最小壳体肩部直径 |
| Da max | 55 mm | 壳肩最大直径 |
| Db min | 59 mm | 最小壳体肩部直径 |
| Ca min | 3 mm | 最小轴向间距 |
| Cb min | 5 mm | 最小轴向间距 |
| ra max | 1.5 mm | 最大轴圆角半径 |
| rb max | 1.5 mm | 最大外壳圆角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| e | 0.83 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y | 0.73 | 动态轴向载荷系数 |
| Y | 0.4 | 静态轴向载荷系数 |
| 附加附件 | ||
| T7FB025 | 对应的 ISO 10317 和 ISO 355 标准型号 | |
| 公差等级 | PN | NX 级（ISO 492:2014） |
| 热处理 | 标准 | |
| 保持架 | 标准 | 钢板保持架，滚子引导 |
| 内部设计 | 标准 | |
| 质量等级 | 标准 | |
| 列数 | 1 | 单列 |
