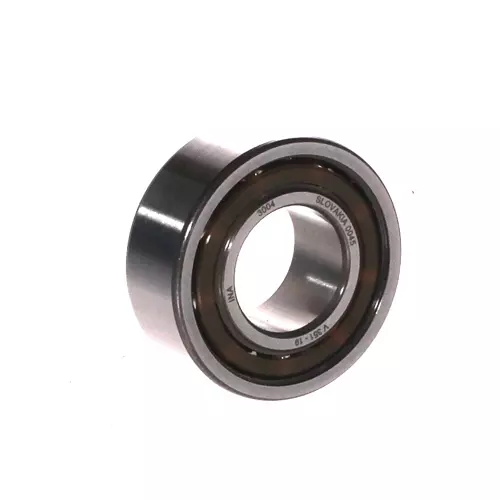

FAG 3004轴承尺寸、参数、图纸、互换、价格
3
0
0
4
3：双列角接触球轴承
0：直径系列：0系列
04：内径代号，内径：20 mm
3：
双列角接触球轴承
0：
直径系列：0系列
04：
内径代号，内径：20 mm
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| D | 42 mm | 外径 |
| B | 16 mm | 宽度 |
| Cr | 14,300 N | 径向额定动载荷 |
| C0r | 9,400 N | 径向额定静载荷 |
| Cur | 490 N | 径向疲劳极限载荷 |
| nG | 18,100 1/min | 极限转速 |
| nϑr | 13,200 1/min | 参考转速 |
| 0.09 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 0.6 mm | 最小倒角尺寸 |
| D1 | 35 mm | 外圈肩径 |
| d1 | 27.1 mm | 内圈肩径 |
| a | 21.1 mm | 压力锥顶点之间的距离 |
| α | 25 ° | 接触角 |
| 安装参数 | ||
| da min | 23.2 mm | 轴肩最小直径 |
| Da max | 38.8 mm | 壳肩最大直径 |
| ra max | 0.6 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
