FAG 29422-E1-XL轴承尺寸、参数、图纸、互换、价格

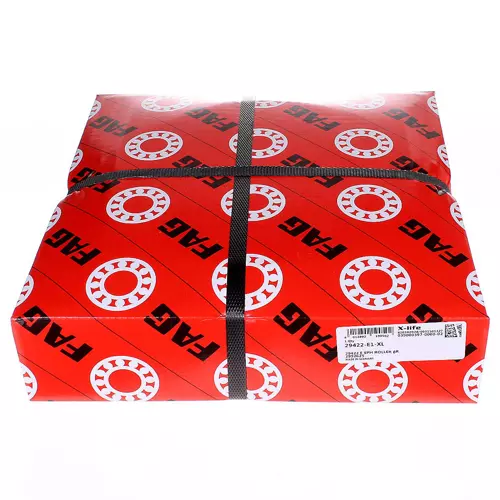

FAG 29422-E1-XL轴承
更新日期：2025-02-24 14:09:46
市场价：￥2345.82元
销售价：电话咨询
库存：5套
FAG 29422-E1-XL轴承属于轴向调心滚子轴承 294..-E1-XL 系列，无翻边环。
后缀列表：【-E1：加强型设计，不带中档圈，载荷提升】【-XL：X-life 长寿命轴承标记】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
9
4
2
2
-
E
1
-
X
L
2：调心滚子轴承
9：推力轴承高度系列：9系列
4：直径系列：4系列
22：内径：110 mm
-E1：加强型设计，不带中档圈，载荷提升
-XL：X-life 长寿命轴承标记
2：
调心滚子轴承
9：
推力轴承高度系列：9系列
4：
直径系列：4系列
22：
内径：110 mm
-E1：
加强型设计，不带中档圈，载荷提升
-XL：
X-life 长寿命轴承标记
| 主要尺寸&性能数据 | ||
| d | 110 mm | 内径 |
| D | 230 mm | 外径 |
| T | 73 mm | 高度 |
| Ca | 1,260,000 N | 基本额定动载荷，轴向 |
| C0a | 3,150,000 N | 基本额定静载荷，轴向 |
| Cua | 350,000 N | 极限疲劳载荷，轴向 |
| nG | 3,100 1/min | 极限转速 |
| nϑr | 1,600 1/min | 参考转速 |
| 12.78 kg | 重量 | |
| 尺寸参数 | ||
| D1 | 155.5 mm | 外壳垫圈内径 |
| d1 | 201.9 mm | 轴垫圈撕裂直径 |
| rmin | 3 mm | 最小倒角尺寸 |
| T1 | 34.7 mm | 壳体垫片高度 |
| T3 | 47 mm | 轴垫片高度 |
| T5 | 64.5 mm | 轴垫圈-保持架距离 |
| A | 69 mm | 中心点距离 |
| 安装参数 | ||
| da min | 165 mm | 轴肩最小直径 |
| Da max | 192 mm | 壳肩最大直径 |
| Db min | 234 mm | 最小壳体孔径 |
| db max | 129 mm | 最大套筒距离 |
| db1 max | 121 mm | 隔套最大直径 |
| ra max | 2.5 mm | 最大凹槽半径 |
| 30 ° | 距离套筒的夹角 | |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 保持架 | JP | 钣金保持架 |
| 定位轴垫圈 | 不带 | |
| 处理螺纹孔 | 不带 | |
| 热处理 | 标准 | |
| 收缩宽度和倾斜变化 | 标准 | |
| 检验合格证书 | 不带 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG 29422E轴承 | ￥4471.8元 | - | 1 |
