FAG 24028-BE-XL-K30-C3轴承尺寸、参数、图纸、互换、价格

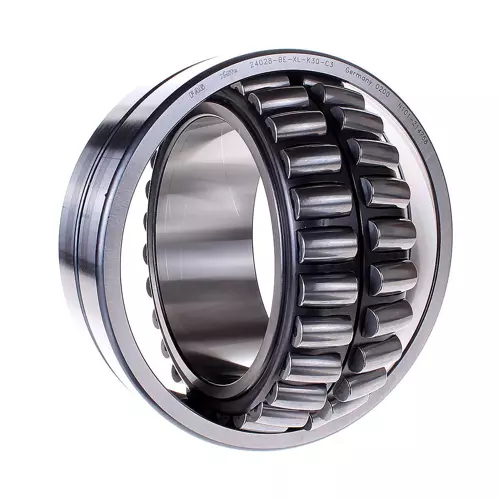

FAG 24028-BE-XL-K30-C3轴承
更新日期：2025-02-21 16:07:33
市场价：￥4188.64元
销售价：电话咨询
库存：7套
FAG 24028-BE-XL-K30-C3轴承属于调心滚子轴承 240..-BE-K30 系列，主要尺寸符合 DIN 635-2 标准，带锥孔，锥角1:30。
后缀列表：【-BE：最大容量设计】【-XL：X-life 长寿命轴承标记】【-K30：锥孔，锥角 1:30】【-C3：C3 游隙（大于 CN 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
4
0
2
8
-
B
E
-
X
L
-
K
3
0
-
C
3
2：调心滚子轴承
4：宽度系列：4系列
0：直径系列：0系列
28：内径：140 mm
-BE：最大容量设计
-XL：X-life 长寿命轴承标记
-K30：锥孔，锥角 1:30
-C3：C3 游隙（大于 CN 游隙）
2：
调心滚子轴承
4：
宽度系列：4系列
0：
直径系列：0系列
28：
内径：140 mm
-BE：
最大容量设计
-XL：
X-life 长寿命轴承标记
-K30：
锥孔，锥角 1:30
-C3：
C3 游隙（大于 CN 游隙）
| 主要尺寸&性能数据 | ||
| d | 140 mm | 内径 |
| D | 210 mm | 外径 |
| B | 69 mm | 宽度 |
| Cr | 590,000 N | 径向额定动载荷 |
| C0r | 930,000 N | 径向额定静载荷 |
| Cur | 111,000 N | 径向疲劳极限载荷 |
| nG | 2,950 1/min | 极限转速 |
| nϑr | 1,950 1/min | 参考转速 |
| 8.155 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2 mm | 最小倒角尺寸 |
| D1 | 186.4 mm | 外圈内径 |
| d2 | 157.1 mm | 内圈滚道直径 |
| ds | 3.2 mm | 润滑孔直径 |
| ns | 6.5 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da min | 148.8 mm | 轴肩最小直径 |
| Da max | 201.2 mm | 壳肩最大直径 |
| ra max | 2 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.28 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.37 | 动态轴向载荷系数 |
| Y2 | 3.53 | 动态轴向载荷系数 |
| Y | 2.32 | 静态轴向载荷系数 |
| 附加附件 | ||
| AH24028 | 退卸套 | |
