FAG 23228-E1A-XL-M-C4轴承尺寸、参数、图纸、互换、价格

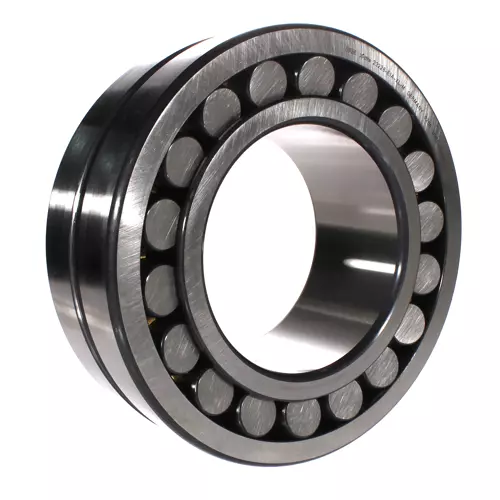

FAG 23228-E1A-XL-M-C4轴承
更新日期：2025-02-22 18:55:15
市场价：￥7060.18元
销售价：电话咨询
库存：3套
FAG 23228-E1A-XL-M-C4轴承属于调心滚子轴承 232..-E1A 系列，主要尺寸符合 DIN 635-2 标准。
后缀列表：【-E1：加强型设计，不带中档圈，载荷提升】【A：改进的内部结构设计】【-XL：X-life 长寿命轴承标记】【-M：滚动体引导，实体黄铜保持架】【-C4：C4 游隙（大于 C3 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
3
2
2
8
-
E
1
A
-
X
L
-
M
-
C
4
2：调心滚子轴承
3：宽度系列：3系列
2：直径系列：2系列
28：内径：140 mm
-E1：加强型设计，不带中档圈，载荷提升
A：改进的内部结构设计
-XL：X-life 长寿命轴承标记
-M：滚动体引导，实体黄铜保持架
-C4：C4 游隙（大于 C3 游隙）
2：
调心滚子轴承
3：
宽度系列：3系列
2：
直径系列：2系列
28：
内径：140 mm
-E1：
加强型设计，不带中档圈，载荷提升
A：
改进的内部结构设计
-XL：
X-life 长寿命轴承标记
-M：
滚动体引导，实体黄铜保持架
-C4：
C4 游隙（大于 C3 游隙）
| 主要尺寸&性能数据 | ||
| d | 140 mm | 内径 |
| D | 250 mm | 外径 |
| B | 88 mm | 宽度 |
| Cr | 1,090,000 N | 径向额定动载荷 |
| C0r | 1,400,000 N | 径向额定静载荷 |
| Cur | 116,000 N | 径向疲劳极限载荷 |
| nG | 2,600 1/min | 极限转速 |
| nϑr | 1,550 1/min | 参考转速 |
| 18.369 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 216 mm | 外圈内径 |
| ds | 6.3 mm | 润滑孔直径 |
| ns | 12.2 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da min | 154 mm | 轴肩最小直径 |
| Da max | 236 mm | 壳肩最大直径 |
| ra max | 2.5 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.33 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.04 | 动态轴向载荷系数 |
| Y2 | 3.04 | 动态轴向载荷系数 |
| Y | 2 | 静态轴向载荷系数 |
| 设计 | E1A | 不带中档圈 |
| 内孔型式 | Z | 圆柱孔 |
| 保持架 | M | 实心黄铜保持架 |
| 径向游隙 | CN | CN 游隙 |
| 润滑方式 | 标准 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG 23228-E1A-XL-M-C3轴承 | ￥1612.4元 | - | 383 |
| FAG 23228-E1A-XL-M轴承 | ￥1666.92元 | - | 593 |
| FAG 23228-E1A-M轴承 | ￥2513.72元 | - | 5 |
| FAG 23228-E1A-M-C3轴承 | ￥3056.6元 | - | 5 |
| FAG 23228EAS.M轴承 | ￥3280.48元 | - | 2 |
| FAG 23228ES.TVPB轴承 | ￥3242.2元 | - | 1 |
| FAG F-676650.23228轴承 | ￥5398.64元 | - | 7 |
