FAG 2322-K-M-C3轴承尺寸、参数、图纸、互换、价格
FAG 2322-K-M-C3轴承
更新日期：2025-02-12 12:17:50
市场价：￥0元
销售价：电话咨询
库存：0套

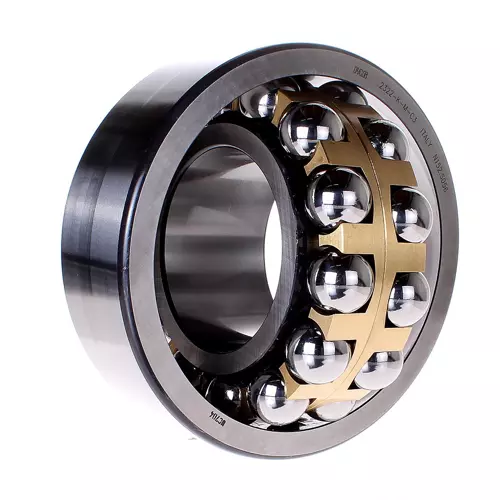

FAG 2322-K-M-C3轴承属于自调心球轴承 23..-K-M，锥孔，锥度1:12，实心黄铜保持架。
后缀列表：【-K：锥孔，锥角 1:12】【-M：滚动体引导，实体黄铜保持架】【-C3：C3 游隙（大于 CN 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
3
2
2
-
K
-
M
-
C
3
2：宽度系列：2系列
3：直径系列：3系列
22：内径代号，内径：110 mm
-K：锥孔，锥角 1:12
-M：滚动体引导，实体黄铜保持架
-C3：C3 游隙（大于 CN 游隙）
2：
宽度系列：2系列
3：
直径系列：3系列
22：
内径代号，内径：110 mm
-K：
锥孔，锥角 1:12
-M：
滚动体引导，实体黄铜保持架
-C3：
C3 游隙（大于 CN 游隙）
| 主要尺寸&性能数据 | ||
| d | 110 mm | 内径 |
| D | 240 mm | 外径 |
| B | 80 mm | 宽度 |
| Cr | 221,000 N | 径向额定动载荷 |
| C0r | 95,000 N | 径向额定静载荷 |
| Cur | 4,550 N | 径向疲劳极限载荷 |
| nG | 3,850 1/min | 极限转速 |
| nϑr | 3,900 1/min | 参考转速 |
| 16.9 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 201.8 mm | 外圈肩径 |
| d1 | 145.5 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 124 mm | 轴肩最小直径 |
| da max | 139 mm | 轴肩最大直径 |
| Da max | 226 mm | 壳肩最大直径 |
| db min | 121 mm | 套筒最小空腔直径 |
| Ba min | 7 mm | 套筒最小空腔宽度 |
| ra max | 2.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| e | 0.37 | 因子X和Y差值适用性的Fa/Fr限值 |
| Y1 | 1.7 | 动态轴向载荷系数 |
| Y2 | 2.63 | 动态轴向载荷系数 |
| Y | 1.78 | 静态轴向载荷系数 |
| 附加附件 | ||
| H2322 | 紧定套 | |
