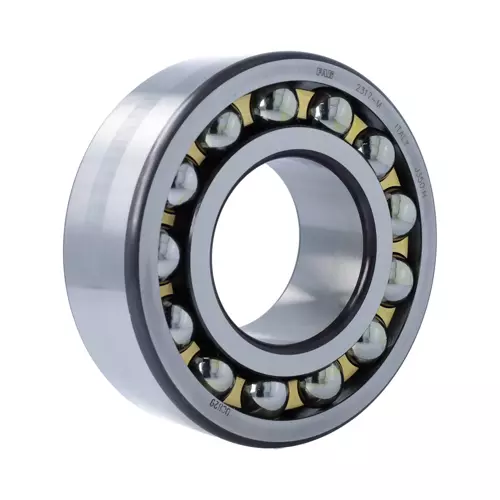

FAG 2317-M#E轴承尺寸、参数、图纸、互换、价格
2
3
1
7
-
M
#
E
2：加宽型自调心球轴承
3：ISO标准03系列
17：内径：85 mm
-M：滚动体引导，实体黄铜保持架
#E：单个纸盒包装
2：
加宽型自调心球轴承
3：
ISO标准03系列
17：
内径：85 mm
-M：
滚动体引导，实体黄铜保持架
#E：
单个纸盒包装
| 主要尺寸&性能数据 | ||
| d | 85 mm | 内径 |
| D | 180 mm | 外径 |
| B | 60 mm | 宽度 |
| Cr | 143,000 N | 径向额定动载荷 |
| C0r | 51,000 N | 径向额定静载荷 |
| Cur | 2,850 N | 径向疲劳极限载荷 |
| nG | 5,400 1/min | 极限转速 |
| nϑr | 5,200 1/min | 参考转速 |
| 7.05 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 152.2 mm | 外圈肩径 |
| d1 | 114.4 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 99 mm | 轴肩最小直径 |
| Da max | 166 mm | 壳肩最大直径 |
| ra max | 2.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| e | 0.37 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 1.68 | 动态轴向载荷系数 |
| Y2 | 2.61 | 动态轴向载荷系数 |
| Y | 1.76 | 静态轴向载荷系数 |
