FAG 23126-E1-XL-TVPB轴承尺寸、参数、图纸、互换、价格

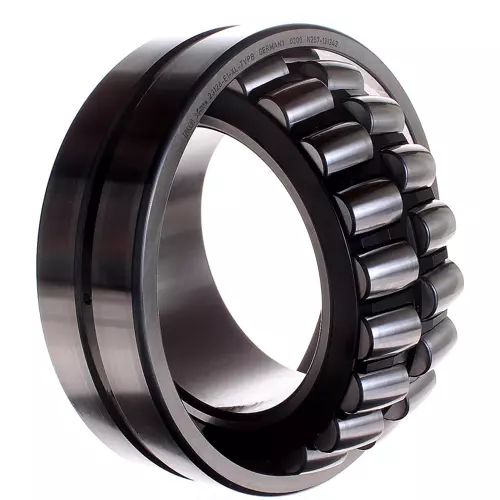

FAG 23126-E1-XL-TVPB轴承
更新日期：2025-02-21 11:22:48
市场价：￥3369.74元
销售价：电话咨询
库存：4套
FAG 23126-E1-XL-TVPB轴承属于调心滚子轴承 231..-E1 系列，主要尺寸符合 DIN 635-2 标准。
后缀列表：【-E1：加强型设计，不带中档圈，载荷提升】【-XL：X-life 长寿命轴承标记】【-TVPB：内圈引导，玻璃纤维增强尼龙66窗式保持架】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
3
1
2
6
-
E
1
-
X
L
-
T
V
P
B
2：调心滚子轴承
3：宽度系列：3系列
1：直径系列：1系列
26：内径：130 mm
-E1：加强型设计，不带中档圈，载荷提升
-XL：X-life 长寿命轴承标记
-TVPB：内圈引导，玻璃纤维增强尼龙66窗式保持架
2：
调心滚子轴承
3：
宽度系列：3系列
1：
直径系列：1系列
26：
内径：130 mm
-E1：
加强型设计，不带中档圈，载荷提升
-XL：
X-life 长寿命轴承标记
-TVPB：
内圈引导，玻璃纤维增强尼龙66窗式保持架
| 主要尺寸&性能数据 | ||
| d | 130 mm | 内径 |
| D | 210 mm | 外径 |
| B | 64 mm | 宽度 |
| Cr | 680,000 N | 径向额定动载荷 |
| C0r | 890,000 N | 径向额定静载荷 |
| Cur | 81,000 N | 径向疲劳极限载荷 |
| nG | 3,200 1/min | 极限转速 |
| nϑr | 2,110 1/min | 参考转速 |
| 8.045 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2 mm | 最小倒角尺寸 |
| D1 | 187.3 mm | 外圈内径 |
| d2 | 146 mm | 内圈滚道直径 |
| ds | 4.8 mm | 润滑孔直径 |
| ns | 9.5 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da min | 141 mm | 轴肩最小直径 |
| Da max | 199 mm | 壳肩最大直径 |
| ra max | 2 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| e | 0.28 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.45 | 动态轴向载荷系数 |
| Y2 | 3.64 | 动态轴向载荷系数 |
| Y | 2.39 | 静态轴向载荷系数 |
