FAG 23048-BE-XL-K-T52BW-C4轴承尺寸、参数、图纸、互换、价格

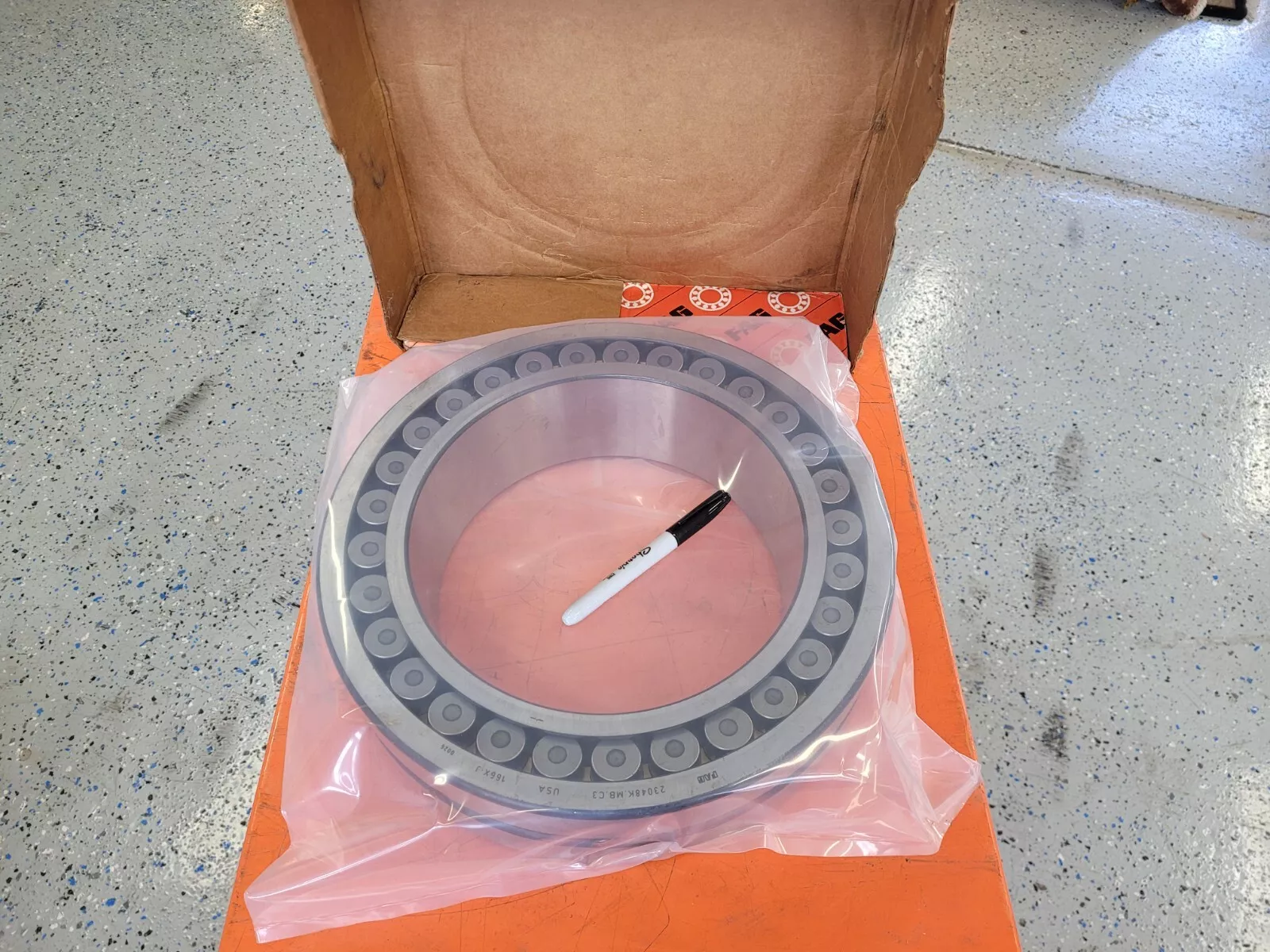

FAG 23048-BE-XL-K-T52BW-C4轴承
更新日期：2025-02-24 10:40:25
市场价：￥14375.38元
销售价：电话咨询
库存：2套
FAG 23048-BE-XL-K-T52BW-C4轴承属于调心滚子轴承 230..-E1-K 系列，主要尺寸符合 DIN 635-2 标准，带锥孔，锥角1:12。
后缀列表：【-BE：最大容量设计】【-XL：X-life 长寿命轴承标记】【-K：锥孔，锥角 1:12】【-T52BW：具有 P5级运行精度】【-C4：C4 游隙（大于 C3 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
3
0
4
8
-
B
E
-
X
L
-
K
-
T
5
2
B
W
-
C
4
2：调心滚子轴承
3：宽度系列：3系列
0：直径系列：0系列
48：内径：240 mm
-BE：最大容量设计
-XL：X-life 长寿命轴承标记
-K：锥孔，锥角 1:12
-T52BW：具有 P5级运行精度
-C4：C4 游隙（大于 C3 游隙）
2：
调心滚子轴承
3：
宽度系列：3系列
0：
直径系列：0系列
48：
内径：240 mm
-BE：
最大容量设计
-XL：
X-life 长寿命轴承标记
-K：
锥孔，锥角 1:12
-T52BW：
具有 P5级运行精度
-C4：
C4 游隙（大于 C3 游隙）
| 主要尺寸&性能数据 | ||
| d | 240 mm | 内径 |
| D | 360 mm | 外径 |
| B | 92 mm | 宽度 |
| Cr | 1.350,000 N | 径向额定动载荷 |
| C0r | 2,120,000 N | 径向额定静载荷 |
| Cur | 200,000 N | 径向疲劳极限载荷 |
| nG | 2,080 1/min | 极限转速 |
| nϑr | 1,310 1/min | 参考转速 |
| 31.06 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 324.6 mm | 外圈内径 |
| d2 | 269.5 mm | 内圈滚道直径 |
| ds | 8 mm | 润滑孔直径 |
| ns | 15 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da min | 252.4 mm | 轴肩最小直径 |
| da max | 268 mm | 轴肩最大直径 |
| Da max | 347.6 mm | 壳肩最大直径 |
| ra max | 2.5 mm | 最大凹槽半径 |
| db min | 251 mm | 套筒最小空腔直径 |
| Ba min | 11 mm | 套筒最小空腔宽度 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.23 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.98 | 动态轴向载荷系数 |
| Y2 | 4.44 | 动态轴向载荷系数 |
| Y | 2.92 | 静态轴向载荷系数 |
| 附加附件 | ||
| H3048 | 紧定套 | |
| AH3048 | 退卸套 | |
| 设计 | BE | 带中心唇环 |
| 内孔型式 | K | 锥孔，锥角1:12 |
| 保持架 | JPB | 钣金保持架 |
| 径向游隙 | CN | CN 游隙 |
| 润滑方式 | 标准 | |
| 特殊材质 | W209B | 内圈由表面硬化钢制成 |
