FAG 23034-E1A-XL-M-T52BW轴承尺寸、参数、图纸、互换、价格

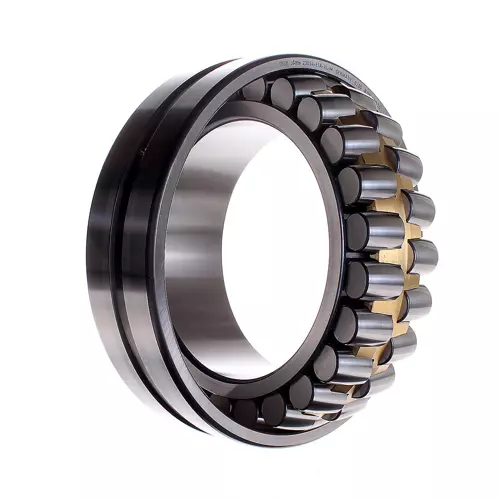

FAG 23034-E1A-XL-M-T52BW轴承
更新日期：2025-02-21 11:13:27
市场价：￥7753.78元
销售价：电话咨询
库存：2套
FAG 23034-E1A-XL-M-T52BW轴承属于调心滚子轴承 230..-E1A 系列，主要尺寸符合 DIN 635-2 标准。
后缀列表：【-E1：加强型设计，不带中档圈，载荷提升】【A：改进的内部结构设计】【-XL：X-life 长寿命轴承标记】【-M：滚动体引导，实体黄铜保持架】【-T52BW：具有 P5级运行精度】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
3
0
3
4
-
E
1
A
-
X
L
-
M
-
T
5
2
B
W
2：调心滚子轴承
3：宽度系列：3系列
0：直径系列：0系列
34：内径：170 mm
-E1：加强型设计，不带中档圈，载荷提升
A：改进的内部结构设计
-XL：X-life 长寿命轴承标记
-M：滚动体引导，实体黄铜保持架
-T52BW：具有 P5级运行精度
2：
调心滚子轴承
3：
宽度系列：3系列
0：
直径系列：0系列
34：
内径：170 mm
-E1：
加强型设计，不带中档圈，载荷提升
A：
改进的内部结构设计
-XL：
X-life 长寿命轴承标记
-M：
滚动体引导，实体黄铜保持架
-T52BW：
具有 P5级运行精度
| 主要尺寸&性能数据 | ||
| d | 170 mm | 内径 |
| D | 260 mm | 外径 |
| B | 67 mm | 宽度 |
| Cr | 880,000 N | 径向额定动载荷 |
| C0r | 1,230,000 N | 径向额定静载荷 |
| Cur | 151,000 N | 径向疲劳极限载荷 |
| nG | 2,800 1/min | 极限转速 |
| nϑr | 1,890 1/min | 参考转速 |
| 12.491 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 237.2 mm | 外圈内径 |
| ds | 6.3 mm | 润滑孔直径 |
| ns | 12.2 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da min | 180.2 mm | 轴肩最小直径 |
| Da max | 249.8 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.23 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.98 | 动态轴向载荷系数 |
| Y2 | 4.44 | 动态轴向载荷系数 |
| Y | 2.92 | 静态轴向载荷系数 |
| 设计 | E1A | 不带中档圈 |
| 内孔型式 | Z | 圆柱孔 |
| 保持架 | M | 实心黄铜保持架 |
| 径向游隙 | CN | CN 游隙 |
| 润滑方式 | 标准 |
