FAG 22320-E1-XL-T41D#E轴承尺寸、参数、图纸、互换、价格

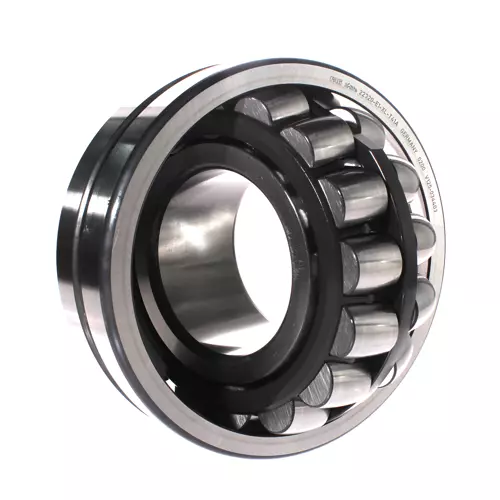

FAG 22320-E1-XL-T41D#E轴承
更新日期：2025-02-24 09:45:30
市场价：￥1674.87元
销售价：电话咨询
库存：261套
FAG 22320-E1-XL-T41D#E轴承属于调心滚子轴承 223..-E1-T41A 系列，适用于直径公差受限的振动应用。
后缀列表：【-E1：加强型设计，不带中档圈，载荷提升】【-XL：X-life 长寿命轴承标记】【-T41D：内圈内孔带 Durotect®CK 涂层】【#E：单个纸盒包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
2
3
2
0
-
E
1
-
X
L
-
T
4
1
D
#
E
2：调心滚子轴承
2：宽度系列：2系列
3：直径系列：3系列
20：内径：100 mm
-E1：加强型设计，不带中档圈，载荷提升
-XL：X-life 长寿命轴承标记
-T41D：内圈内孔带 Durotect®CK 涂层
#E：单个纸盒包装
2：
调心滚子轴承
2：
宽度系列：2系列
3：
直径系列：3系列
20：
内径：100 mm
-E1：
加强型设计，不带中档圈，载荷提升
-XL：
X-life 长寿命轴承标记
-T41D：
内圈内孔带 Durotect®CK 涂层
#E：
单个纸盒包装
| 主要尺寸&性能数据 | ||
| d | 100 mm | 内径 |
| D | 215 mm | 外径 |
| B | 73 mm | 宽度 |
| Cr | 810,000 N | 径向额定动载荷 |
| C0r | 920,000 N | 径向额定静载荷 |
| Cur | 77,000 N | 径向疲劳极限载荷 |
| nG | 3,300 1/min | 极限转速 |
| nϑr | 2,380 1/min | 参考转速 |
| 13.061 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 184.7 mm | 外圈内径 |
| d2 | 130.2 mm | 内圈滚道直径 |
| ds | 6.3 mm | 润滑孔直径 |
| ns | 12.2 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da min | 114 mm | 轴肩最小直径 |
| Da max | 201 mm | 壳肩最大直径 |
| ra max | 2.5 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.33 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.03 | 动态轴向载荷系数 |
| Y2 | 3.02 | 动态轴向载荷系数 |
| Y | 1.98 | 静态轴向载荷系数 |
| 设计 | E1 | 不带中档圈 |
| 内孔型式 | Z | 圆柱孔 |
| 保持架 | JPA | 钣金保持架 |
| 径向游隙 | CN | CN 游隙 |
| 润滑方式 | 标准 | |
| 调心滚子轴承，用于振动筛应用 | T41D | 用于振动筛，轴承内孔镀一层很薄的铬 |
