FAG 22317-E1-XL-K-T41A轴承尺寸、参数、图纸、互换、价格
FAG 22317-E1-XL-K-T41A轴承
更新日期：2025-02-21 15:19:00
市场价：￥2757.23元
销售价：电话咨询
库存：9套

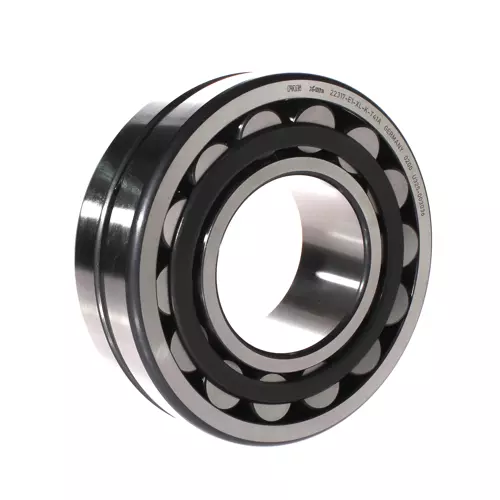

FAG 22317-E1-XL-K-T41A轴承属于调心滚子轴承 223..-E1-K-T41A 系列，适用于直径公差受限的振动应用，带锥形孔。
后缀列表：【-E1：加强型设计，不带中档圈，载荷提升】【-XL：X-life 长寿命轴承标记】【-K：锥孔，锥角 1:12】【-T41A：振动筛用调心滚子轴承（C4游隙），老代号：C4.F80】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
2
3
1
7
-
E
1
-
X
L
-
K
-
T
4
1
A
2：调心滚子轴承
2：宽度系列：2系列
3：直径系列：3系列
17：内径：85 mm
-E1：加强型设计，不带中档圈，载荷提升
-XL：X-life 长寿命轴承标记
-K：锥孔，锥角 1:12
-T41A：振动筛用调心滚子轴承（C4游隙），老代号：C4.F80
2：
调心滚子轴承
2：
宽度系列：2系列
3：
直径系列：3系列
17：
内径：85 mm
-E1：
加强型设计，不带中档圈，载荷提升
-XL：
X-life 长寿命轴承标记
-K：
锥孔，锥角 1:12
-T41A：
振动筛用调心滚子轴承（C4游隙），老代号：C4.F80
| 主要尺寸&性能数据 | ||
| d | 85 mm | 内径 |
| D | 180 mm | 外径 |
| B | 60 mm | 宽度 |
| Cr | 540,000 N | 径向额定动载荷 |
| C0r | 560,000 N | 径向额定静载荷 |
| Cur | 51,000 N | 径向疲劳极限载荷 |
| nG | 4,100 1/min | 极限转速 |
| nϑr | 3,200 1/min | 参考转速 |
| 7.085 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 154.2 mm | 外圈内径 |
| d2 | 104.4 mm | 内圈滚道直径 |
| ds | 4.8 mm | 润滑孔直径 |
| ns | 9.5 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da min | 99 mm | 轴肩最小直径 |
| da max | 104 mm | 轴肩最大直径 |
| Da max | 166 mm | 壳肩最大直径 |
| ra max | 2.5 mm | 最大凹槽半径 |
| db min | 94 mm | 套筒最小空腔直径 |
| Ba min | 6 mm | 套筒最小空腔宽度 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.33 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.04 | 动态轴向载荷系数 |
| Y2 | 3.04 | 动态轴向载荷系数 |
| Y | 2 | 静态轴向载荷系数 |
| 附加附件 | ||
| H2317 | 紧定套 | |
| AHX2317 | 退卸套 | |
