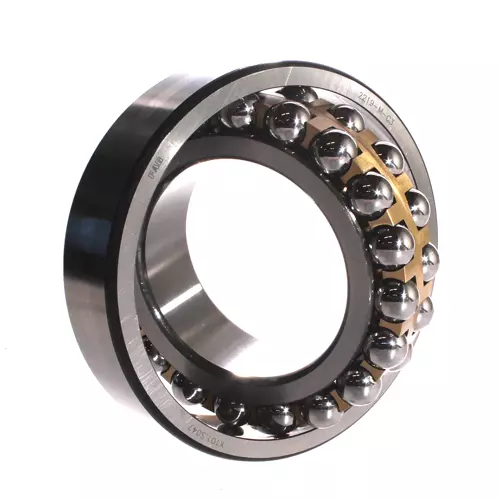

FAG 2219-M轴承尺寸、参数、图纸、互换、价格
2
2
1
9
-
M
2：加宽型自调心球轴承
2：ISO标准02系列
19：内径：95 mm
-M：滚动体引导，实体黄铜保持架
2：
加宽型自调心球轴承
2：
ISO标准02系列
19：
内径：95 mm
-M：
滚动体引导，实体黄铜保持架
| 主要尺寸&性能数据 | ||
| d | 95 mm | 内径 |
| D | 170 mm | 外径 |
| B | 43 mm | 宽度 |
| Cr | 84,000 N | 径向额定动载荷 |
| C0r | 34,500 N | 径向额定静载荷 |
| Cur | 1,890 N | 径向疲劳极限载荷 |
| nG | 6,100 1/min | 极限转速 |
| nϑr | 5,000 1/min | 参考转速 |
| 4.22 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 147.9 mm | 外圈肩径 |
| d1 | 118.9 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 107 mm | 轴肩最小直径 |
| Da max | 158 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| e | 0.27 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.33 | 动态轴向载荷系数 |
| Y2 | 3.61 | 动态轴向载荷系数 |
| Y | 2.45 | 静态轴向载荷系数 |
