FAG 2218-K-TVH-C3#K轴承尺寸、参数、图纸、互换、价格

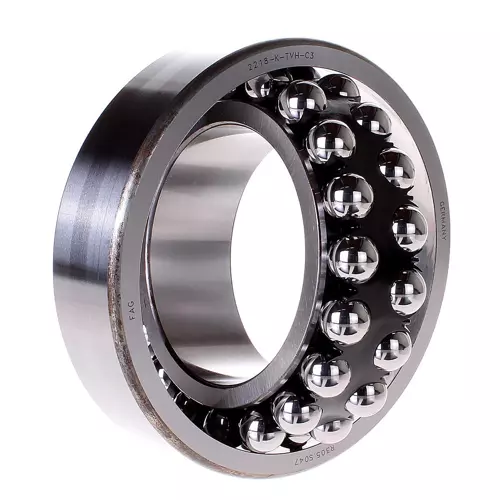

FAG 2218-K-TVH-C3#K轴承
更新日期：2025-02-11 15:00:05
市场价：￥653.82元
销售价：电话咨询
库存：10套
FAG 2218-K-TVH-C3#K轴承属于自调心球轴承 22..-K-TVH 系列，锥孔，锥度1:12，带塑料保持架。
后缀列表：【-K：锥孔，锥角 1:12】【-TVH：滚动体引导，卡爪式聚酰胺实体保持架】【-C3：C3 游隙（大于 CN 游隙）】【#K：小包装/桶装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
2
1
8
-
K
-
T
V
H
-
C
3
#
K
2：加宽型自调心球轴承
2：ISO标准02系列
18：内径：90 mm
-K：锥孔，锥角 1:12
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
-C3：C3 游隙（大于 CN 游隙）
#K：小包装/桶装
2：
加宽型自调心球轴承
2：
ISO标准02系列
18：
内径：90 mm
-K：
锥孔，锥角 1:12
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
-C3：
C3 游隙（大于 CN 游隙）
#K：
小包装/桶装
| 主要尺寸&性能数据 | ||
| d | 90 mm | 内径 |
| D | 160 mm | 外径 |
| B | 40 mm | 宽度 |
| Cr | 71,000 N | 径向额定动载荷 |
| C0r | 28,500 N | 径向额定静载荷 |
| Cur | 1,630 N | 径向疲劳极限载荷 |
| nG | 4,400 1/min | 极限转速 |
| nϑr | 5,200 1/min | 参考转速 |
| 3.33 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2 mm | 最小倒角尺寸 |
| D1 | 139.4 mm | 外圈肩径 |
| d1 | 111.5 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 101 mm | 轴肩最小直径 |
| da max | 108 mm | 轴肩最大直径 |
| Da max | 149 mm | 壳肩最大直径 |
| db min | 96 mm | 套筒最小空腔直径 |
| Ba min | 10 mm | 套筒最小空腔宽度 |
| ra max | 2 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| e | 0.27 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.33 | 动态轴向载荷系数 |
| Y2 | 3.61 | 动态轴向载荷系数 |
| Y | 2.45 | 静态轴向载荷系数 |
| 附加附件 | ||
| H318 | 紧定套 | |
| 保持架 | TVH | 玻璃纤维增强聚酰胺 PA66 材质实心保持架 |
| 公差等级 | PN | 普通精度 |
| 径向游隙 | C3 | C3 游隙（大于 CN 游隙） |
| 内孔型式 | K | 锥孔 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG 2218-K-TVH轴承 | ￥780.68元 | - | 3 |
