FAG 21316-E1-XL-C4轴承尺寸、参数、图纸、互换、价格

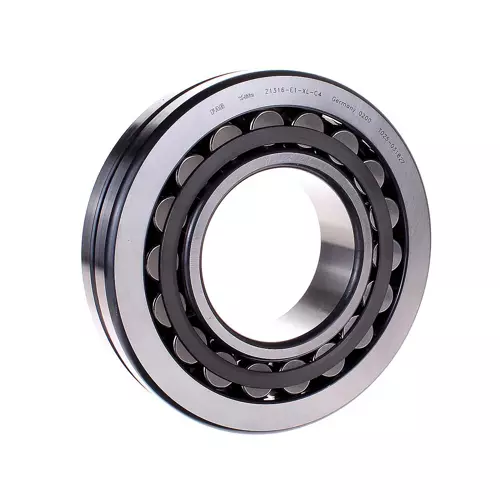

FAG 21316-E1-XL-C4轴承
更新日期：2025-02-22 09:57:36
市场价：￥1860.94元
销售价：电话咨询
库存：4套
FAG 21316-E1-XL-C4轴承属于调心滚子轴承 213..-E1 系列，主要尺寸符合 DIN 635-2 标准。
后缀列表：【-E1：加强型设计，不带中档圈，载荷提升】【-XL：X-life 长寿命轴承标记】【-C4：C4 游隙（大于 C3 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
1
3
1
6
-
E
1
-
X
L
-
C
4
2：调心滚子轴承
1：宽度系列：1系列
3：直径系列：3系列
16：内径：80 mm
-E1：加强型设计，不带中档圈，载荷提升
-XL：X-life 长寿命轴承标记
-C4：C4 游隙（大于 C3 游隙）
2：
调心滚子轴承
1：
宽度系列：1系列
3：
直径系列：3系列
16：
内径：80 mm
-E1：
加强型设计，不带中档圈，载荷提升
-XL：
X-life 长寿命轴承标记
-C4：
C4 游隙（大于 C3 游隙）
| 主要尺寸&性能数据 | ||
| d | 80 mm | 内径 |
| D | 170 mm | 外径 |
| B | 39 mm | 宽度 |
| Cr | 305,000 N | 径向额定动载荷 |
| C0r | 325,000 N | 径向额定静载荷 |
| Cur | 39,000 N | 径向疲劳极限载荷 |
| nG | 5,700 1/min | 极限转速 |
| nϑr | 4,050 1/min | 参考转速 |
| 4.42 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 135.4 mm | 外圈内径 |
| d2 | 99.7 mm | 内圈滚道直径 |
| ds | 3.2 mm | 润滑孔直径 |
| ns | 6.5 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da min | 92 mm | 轴肩最小直径 |
| Da max | 158 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.22 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 3.04 | 动态轴向载荷系数 |
| Y2 | 4.53 | 动态轴向载荷系数 |
| Y | 2.97 | 静态轴向载荷系数 |
| 设计 | E1 | 不带中档圈 |
| 内孔型式 | Z | 圆柱孔 |
| 保持架 | JPA | 钣金保持架 |
| 径向游隙 | CN | CN 游隙 |
| 润滑方式 | 标准 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG 21316-E1-C3轴承 | ￥600.88元 | - | 2 |
| FAG 21316-E1-TVPB-C3轴承 | ￥603.2元 | - | 2 |
| FAG 21316-E1-XL轴承 | ￥604.36元 | - | 237 |
| FAG 21316-E1-XL-TVPB-C3轴承 | ￥636.84元 | - | 10 |
| FAG 21316-E1-XL-TVPB轴承 | ￥682.08元 | - | 55 |
| FAG 21316-E1-XL-C3轴承 | ￥714.56元 | - | 116 |
| FAG 21316E轴承 | ￥952.36元 | - | 9 |
| FAG 21316-E1-TVPB轴承 | ￥1105.48元 | - | 2 |
