FAG 20309-TVP轴承尺寸、参数、图纸、互换、价格

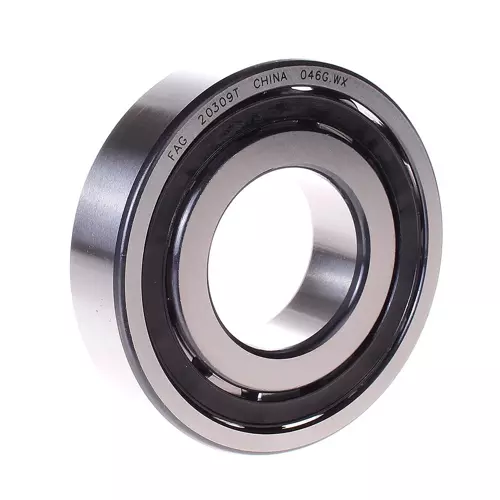

FAG 20309-TVP轴承
更新日期:2025-02-20 09:53:45
市场价:¥1464.7元
销售价:电话咨询
库存:3套
FAG 20309-TVP轴承属于鼓形滚子轴承 203 系列,主要尺寸符合 DIN 635-1 标准。
后缀列表:【-TVP:滚动体引导,玻璃纤维增强聚酰胺尼龙66窗式保持架】。
技术研究
如您是工程师,需要对轴承进行研究、计算、选型等,都可以直接联系我,微信:caloc-cn。
产品咨询
如您对产品有任何需求,包括询价、采买以及替换等,都可以直接联系我,联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信(长按复制)
13504113081
13504113081
2
0
3
0
9
-
T
V
P
2:鼓形滚子轴承
0:宽度系列:0系列
3:直径系列:3系列
09:内径:45 mm
-TVP:滚动体引导,玻璃纤维增强聚酰胺尼龙66窗式保持架
2:
鼓形滚子轴承
0:
宽度系列:0系列
3:
直径系列:3系列
09:
内径:45 mm
-TVP:
滚动体引导,玻璃纤维增强聚酰胺尼龙66窗式保持架
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| D | 100 mm | 外径 |
| B | 25 mm | 宽度 |
| Cr | 87,000 N | 径向额定动载荷 |
| C0r | 94,000 N | 径向额定静载荷 |
| Cur | 8,600 N | 径向疲劳极限载荷 |
| nG | 6,500 1/min | 极限转速 |
| 0.881 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| D1 | 85.2 mm | 外圈内径 |
| 安装参数 | ||
| da min | 54 mm | 轴肩最小直径 |
| Da max | 91 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 内孔型式 | Z | 圆柱孔 |
| 保持架 | TVP | 塑料保持架 |
| 径向游隙 | CN | CN 游隙 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG 20309 -TVP-C3轴承 | ¥1487.12元 | - | 5 |
