FAG 20209-K-TVP-C3轴承尺寸、参数、图纸、互换、价格

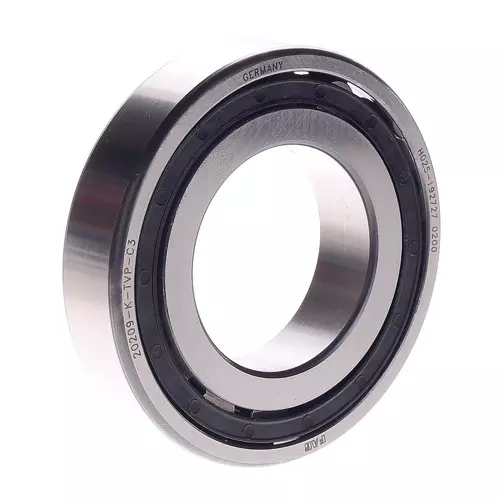

FAG 20209-K-TVP-C3轴承
更新日期：2025-02-20 10:30:01
市场价：￥1298.82元
销售价：电话咨询
库存：8套
FAG 20209-K-TVP-C3轴承属于鼓形滚子轴承 202..-K-TVP 系列。
后缀列表：【-K：锥孔，锥角 1:12】【-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架】【-C3：C3 游隙（大于 CN 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
0
2
0
9
-
K
-
T
V
P
-
C
3
2：鼓形滚子轴承
0：宽度系列：0系列
2：直径系列：2系列
09：内径：45 mm
-K：锥孔，锥角 1:12
-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-C3：C3 游隙（大于 CN 游隙）
2：
鼓形滚子轴承
0：
宽度系列：0系列
2：
直径系列：2系列
09：
内径：45 mm
-K：
锥孔，锥角 1:12
-TVP：
滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-C3：
C3 游隙（大于 CN 游隙）
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| D | 85 mm | 外径 |
| B | 19 mm | 宽度 |
| Cr | 52,000 N | 径向额定动载荷 |
| C0r | 58,000 N | 径向额定静载荷 |
| Cur | 6,100 N | 径向疲劳极限载荷 |
| nG | 8,400 1/min | 极限转速 |
| 0.418 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| D1 | 74.6 mm | 外圈内径 |
| 安装参数 | ||
| da min | 52 mm | 轴肩最小直径 |
| Da max | 78 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大凹槽半径 |
| da max | 56 mm | 轴肩最大直径 |
| db min | 48 mm | 套筒最小空腔直径 |
| Ba min | 5 mm | 套筒最小空腔宽度 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| H209 | 紧定套 | |
| 内孔型式 | K | 锥孔，锥角1:12 |
| 保持架 | TVP | 塑料保持架 |
| 径向游隙 | C3 | C3 游隙（大于 CN 游隙） |
