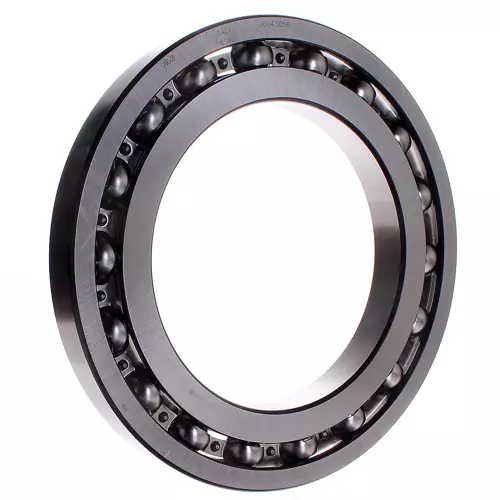

FAG 16040-C3轴承尺寸、参数、图纸、互换、价格
1
6
0
4
0
-
C
3
16：深沟球轴承
0：尺寸系列：10系列
40：内径：200 mm
-C3：C3 游隙（大于 CN 游隙）
16：
深沟球轴承
0：
尺寸系列：10系列
40：
内径：200 mm
-C3：
C3 游隙（大于 CN 游隙）
| 主要尺寸&性能数据 | ||
| d | 200 mm | 内径 |
| D | 310 mm | 外径 |
| B | 34 mm | 宽度 |
| Cr | 186,000 N | 径向额定动载荷 |
| C0r | 202,000 N | 径向额定静载荷 |
| Cur | 7,500 N | 径向疲劳极限载荷 |
| nG | 2,850 1/min | 极限转速 |
| nϑr | 2,470 1/min | 参考转速 |
| 9 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2 mm | 最小倒角尺寸 |
| D1 | 276.4 mm | 外圈肩径 |
| d1 | 244.5 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 208.8 mm | 轴肩最小直径 |
| Da max | 301.2 mm | 壳肩最大直径 |
| ra max | 2 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| f | 16.4 | 计算系数 |
| 保持架 | JN | 钢板 |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | S1 | 环尺寸稳定到200° |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG 16040轴承 | ￥2119.32元 | - | 5 |
| FAG 16040-C4轴承 | ￥4642.32元 | - | 3 |
| FAG 16040-C5轴承 | ￥5106.32元 | - | 1 |
