FAG 16003-A-C3轴承尺寸、参数、图纸、互换、价格
FAG 16003-A-C3轴承
更新日期：2025-01-16 14:28:07
市场价：￥21.16元
销售价：电话咨询
库存：151套

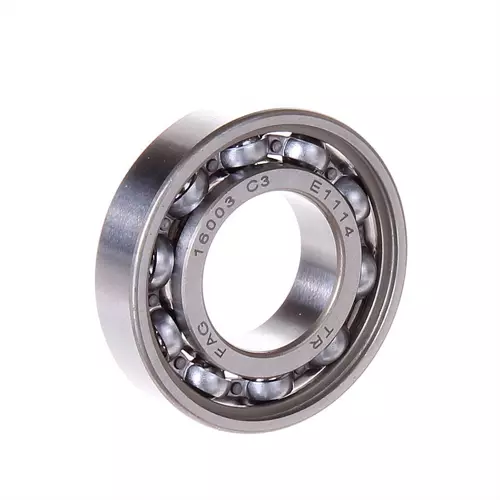

FAG 16003-A-C3轴承属于单列深沟球轴承 160..-A 系列，带钢板保持架。
后缀列表：【-A：改进的内部结构设计】【-C3：C3 游隙（大于 CN 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
1
6
0
0
3
-
A
-
C
3
16：深沟球轴承
0：尺寸系列：10系列
03：内径：17 mm
-A：改进的内部结构设计
-C3：C3 游隙（大于 CN 游隙）
16：
深沟球轴承
0：
尺寸系列：10系列
03：
内径：17 mm
-A：
改进的内部结构设计
-C3：
C3 游隙（大于 CN 游隙）
| 主要尺寸&性能数据 | ||
| d | 17 mm | 内径 |
| D | 35 mm | 外径 |
| B | 8 mm | 宽度 |
| Cr | 6,000 N | 径向额定动载荷 |
| C0r | 3,250 N | 径向额定静载荷 |
| Cur | 207 N | 径向疲劳极限载荷 |
| nG | 31,000 1/min | 极限转速 |
| nϑr | 17,700 1/min | 参考转速 |
| 0.032 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 0.3 mm | 最小倒角尺寸 |
| D1 | 29.5 mm | 外圈肩径 |
| d1 | 22.8 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 19 mm | 轴肩最小直径 |
| Da max | 33 mm | 壳肩最大直径 |
| ra max | 0.3 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| f | 14.3 | 计算系数 |
| 内部设计优化 | A | A 型 |
| 保持架 | JN | 钢板 |
| 公差等级 | PN | 普通（PN） |
| 热稳定性 | SN | 轴承套圈可承受最高温：120° |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG 16003轴承 | ￥13.92元 | - | 3 |
| FAG 16003-A轴承 | ￥18.56元 | - | 1038 |
| FAG 16003-C3轴承 | ￥42.92元 | - | 580 |
