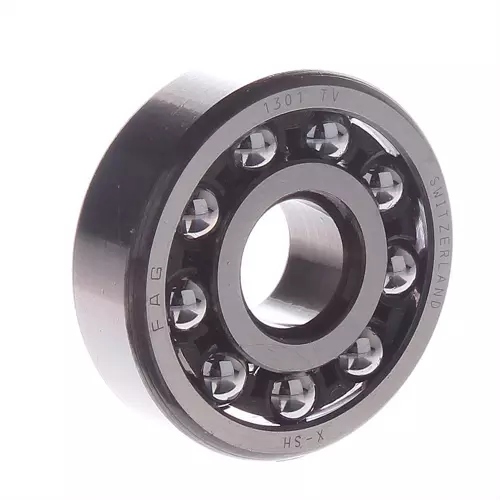

FAG 1301-TVH轴承尺寸、参数、图纸、互换、价格
1
3
0
1
-
T
V
H
1：标准自调心球轴承
3：ISO标准03系列
01：内径：12 mm
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
1：
标准自调心球轴承
3：
ISO标准03系列
01：
内径：12 mm
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
| 主要尺寸&性能数据 | ||
| d | 12 mm | 内径 |
| D | 37 mm | 外径 |
| B | 12 mm | 宽度 |
| Cr | 9,800 N | 径向额定动载荷 |
| C0r | 2,160 N | 径向额定静载荷 |
| Cur | 137 N | 径向疲劳极限载荷 |
| nG | 22,300 1/min | 极限转速 |
| nϑr | 16,200 1/min | 参考转速 |
| 0.06 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1 mm | 最小倒角尺寸 |
| D1 | 29.7 mm | 外圈肩径 |
| d1 | 20.3 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 17.6 mm | 轴肩最小直径 |
| Da max | 31.4 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| e | 0.35 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 1.8 | 动态轴向载荷系数 |
| Y2 | 2.79 | 动态轴向载荷系数 |
| Y | 1.89 | 静态轴向载荷系数 |
