FAG 1228-M#E轴承尺寸、参数、图纸、互换、价格
1
2
2
8
-
M
#
E
1：标准自调心球轴承
2：ISO标准02系列
28：内径：140 mm
-M：滚动体引导，实体黄铜保持架

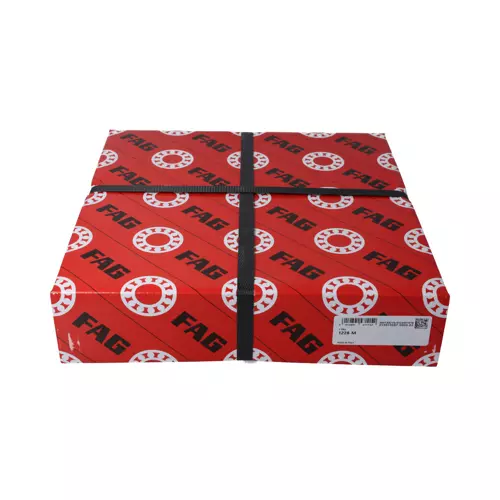

#E：单个纸盒包装
1：
标准自调心球轴承
2：
ISO标准02系列
28：
内径：140 mm
-M：
滚动体引导，实体黄铜保持架
#E：
单个纸盒包装
| 主要尺寸&性能数据 | ||
| d | 140 mm | 内径 |
| D | 250 mm | 外径 |
| B | 50 mm | 宽度 |
| Cr | 163,000 N | 径向额定动载荷 |
| C0r | 74,000 N | 径向额定静载荷 |
| Cur | 3,350 N | 径向疲劳极限载荷 |
| nG | 3,900 1/min | 极限转速 |
| nϑr | 3,650 1/min | 参考转速 |
| 11.3 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 220.5 mm | 外圈肩径 |
| d1 | 175 mm | 内圈肩径 |
| C1 | 2.7 mm | 悬置滚动元件 |
| 安装参数 | ||
| da min | 154 mm | 轴肩最小直径 |
| Da max | 236 mm | 壳肩最大直径 |
| ra max | 2.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.21 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 3.03 | 动态轴向载荷系数 |
| Y2 | 4.68 | 动态轴向载荷系数 |
| Y | 3.17 | 静态轴向载荷系数 |
